НАЗНАЧЕНИЕ КОМПЛЕКТУЮЩИХ ДЛЯ PPH-ТРУБ: МУФТЫ, КРАНЫ, ЗАТВОРЫ И ДРУГИЕ ЭЛЕМЕНТЫ СИСТЕМЫ

НАЗНАЧЕНИЕ КОМПЛЕКТУЮЩИХ ДЛЯ PPH-ТРУБ: МУФТЫ, КРАНЫ, ЗАТВОРЫ И ДРУГИЕ ЭЛЕМЕНТЫ СИСТЕМЫ

Промышленные трубопроводы, сделанные из труб PP-H (полипропилена гомополимера), активно используются для транспортировки нейтральных и агрессивных сред при температуре до +90ºС. Эффективность и надёжность таких систем определяется не только качеством самих труб, но и корректно подобранными комплектующими из PP-H. Эти элементы обеспечивают герметичность соединений, управление потоками и целостность всей трубопроводной инфраструктуры. Рассмотрим основные типы фитингов и их назначение.

Муфты PP-H

Муфта PPH – это соединительный элемент, предназначенный для надёжного и герметичного соединения двух отрезков трубы из полипропилена гомополимера одинакового диаметра. Муфты применяют при необходимости удлинения трубопровода, ремонте повреждённых участков или создании прямолинейных участков требуемой протяжённости.

Различают несколько видов муфт PP-H:

  • раструбные – используются в составе безнапорных трубопроводов, обеспечивая герметичность за счёт уплотнителя раструба;
  • сварные (для раструбной или стыковой сварки) – обеспечивают гомогенное соединение, которое по прочности не уступает самой трубе;
  • компрессионные (цанговые) – используются для быстрого монтажа или при необходимости временного соединения.

Для труб PP-H с диаметром до 110 мм чаще всего применяется раструбное соединения, а для трубопроводов большого диаметра (до 630 мм и больше) – стыковая сварка.

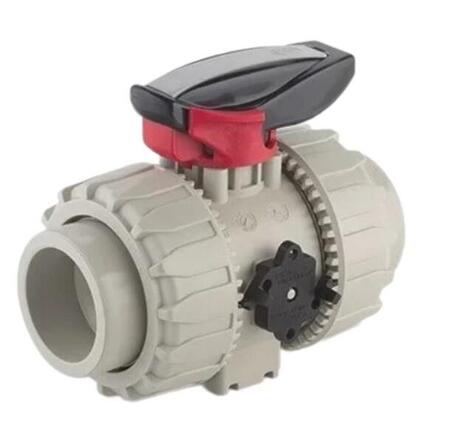

Шаровые краны PP-H

Шаровой кран PPH – это запорная арматура, предназначенная для быстрого и надёжного полного перекрытия потока рабочей среды в трубопроводе. Эти краны устанавливаются в начале системы, на ответвлениях, перед оборудованием, требующим отключения от трубопровода для обслуживания, а также на спускных линиях. Среди преимуществ шаровых кранов выделяют:

  • надёжность и герметичность – шарообразный затвор обеспечивает плотное перекрытие потока;
  • простота управления – поворот рукоятки на 90 градусов полностью открывает или закрывает проход;
  • низкое гидравлическое сопротивление – в открытом положении проходное сечение не сужает поток;
  • высокая химическая стойкость к агрессивным средам.

Дисковые затворы PP-H

Дисковый затвор PPH – это разновидность запорной арматуры, предназначенной для регулирования или перекрытия потока рабочей среды. Конструкционное отличие затвора от шарового крана заключается в элементе перекрытия – вместо сферы здесь используется поворотный диск. Он вращается вокруг своей оси, расположенной перпендикулярно потоку. Это обеспечивает возможность не только полного перекрытия подачи среды, но и частичного регулирования её расхода. Дисковые затворы применяют преимущественно на трубопроводах больших диаметров (от DN50 и выше).

Другие виды комплектующих и выбор под задачи

Помимо муфт, шаровых кранов и дисковых затворов, для систем из труб PP-H используются и другие фитинги для труб:

  • отводы PP-H – для изменения направления трубопровода (например, на 45º или 90º);
  • тройники – для создания ответвлений от основной магистрали;
  • переходы (редукции) – служат для соединения труб разных диаметров;
  • фланцы PP-H – обеспечивают разборное соединение трубопровода с оборудованием или арматурой;
  • запорные клапаны и диафрагменные клапаны – эти элементы также служат для регулирования и перекрытия потока рабочей среды.

Выбор комплектующих из PP-H всегда осуществляется исходя из конкретных задач и условий эксплуатации. Нужно учитывать следующее:

  • тип соединения;
  • диаметр трубопровода;
  • рабочее давление и температура;
  • рабочая среда;
  • функциональность.

Заключение

Корректный подбор и монтаж фитингов из PP-H является основной задачей при прокладывании надёжных и безопасных промышленных трубопроводных систем. Понимание назначения каждого элемента – от простой муфты PPH до сложного дискового затвора позволяет проектировать и эксплуатировать системы эффективно, гарантируя их долговечность и минимизируя риски аварий.



Дата: 01.08.2025
