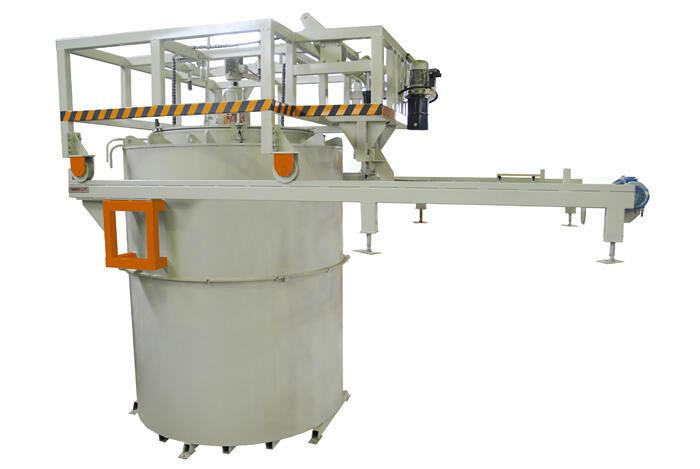

Шахтные термические печи для цементации и нитроцементации

Электропечи сопротивления шахтного типа СШЦМ предназначены для цементации, нитроцементации и нагрева изделий под закалку в безокислительной или окислительной атмосфере. Отличительными особенностями данных печей является: равномерное распределение температуры в зоне нагрева, точная цифровая регулировка основных параметров процесса, прогнозируемое распределение толщины цементованного слоя.

Печи СШЦМ поставляются в различных вариантах исполнения, в зависимости от типа используемого карбюризатора и реализованной системы управления:

• Печи СШЦМ в комплекте с модулем подготовки печных атмосфер МППА на газообразном карбюризаторе - соответствуют исполнениям И38, И39.

• Печи СШЦМ в комплекте с автоматизированной системой управления технологическими

процессами химико-термической обработки (цементации) АСУ ТП ХТО, на жидкостном карбюризаторе - соответствуют исполнениям И40, И41.

• Печи СШЦМ в комплекте с автоматизированной системой управления технологическими

процессами химико-термической обработки (цементации) АСУ ТП ХТО, на газообразном карбюризаторе - соответствуют исполнениям И48, И49.

• Печи СШЦМ в комплекте с капельницей для визуального контроля подачи карбюризатора - соответствуют исполнению И1.

Системой АСУ ТП ХТО реализована возможность рецептурного управления процессом цементации путем создания на контроллере набора рецептов – программ изменения температуры, углеродного потенциала, подачи карбюризатора и окислителя. Комплексное управление технологическими параметрами процесса цементации во времени осуществляется программируемым контроллером с цветной ЖК панелью оператора.

Особенности конструкции:

- Процессы цементации, нитроцементации или безокислительной закалки в электропечи осуществляется в жаропрочной герметичной реторте, подвешенной внутри печи.

- Современная конструкция волокнистой футеровки печи значительно экономит энергоресурсы по сравнению с печами других производителей. Футеровка стен и крыши печи выполнена из керамического волокна. Дно печи выполнено из легковесного огнеупорного кирпича.

- Сверху реторта закрывается футерованной крышкой. Фланец крышки и вал вентилятора не требуют охлаждения водой.

- Компактный гидравлический привод подъема крышки обеспечивает плавное, без рывков, открывание и закрывание крышки печи, что помимо удобства работы обеспечивает высокую надежность контактной пары крышка-муфель и высокую надежность работы уплотнения.

- Высокоэффективное перемешивание насыщающей атмосферы обеспечивается вентилятором, установленным в крышке печи, и рассекателем потока атмосферы, установленным в реторте.

- Управление температурой осуществляется либо современным микропроцессорным программируемым регулятором температуры “Термодат” в исполнениях И1, И38, И39, либо программируемым логическим контроллером в исполнениях И40, И41, И48, И49. Контроллер позволяет удобно задавать любые многоступенчатые режимы химико-термической обработки и обеспечивает их автоматическое выполнение. В качестве первичного преобразователя используется термопара КТХА.

- Нагревательные элементы выполнены из сплава Суперфехраль.

- Загрузка и выгрузка садки производиться с помощью цеховых подъемных средств.

Преимущества:

- Отличные теплоизоляционные качества футеровочных материалов обеспечивают уменьшение толщины футеровки и уменьшение габаритных размеров печи.

- Низкая плотность футеровочных материалов обеспечивает высокую экономичность и быстрый разогрев печи за счет уменьшения общего количества тепла, аккумулируемого футеровкой.

- Использование модулей МППА и АСУ ТП ХТО за счет применения автоматического регулирования углеродного потенциала полностью исключает влияние человеческого фактора на процесс цементации, исключает брак по микроструктуре и приводит к снижению затрат на термообработку за счет исключения исправляющей структуру термообработки, а также значительно экономит средства на замену оснастки и реторт.

- Использование модулей МППА и АСУ ТП ХТО расширяет возможности по прогнозированию микроструктурой цементованного слоя.

- Проверенные на десятках выпущенных печей конструктивные решения.

- Отсутствие необходимости водяного охлаждения.

Дополнительная комплектация:

- Дополнительно печи могут комплектоваться оснасткой (корзинами, подвесами, этажерками и др). Стоимость, размеры конструкции оснастки определяются параметрами детали и могут быть согласованы дополнительно.

- Компьютерная система сбора и хранения информации о температурных режимах на базе ПК.
