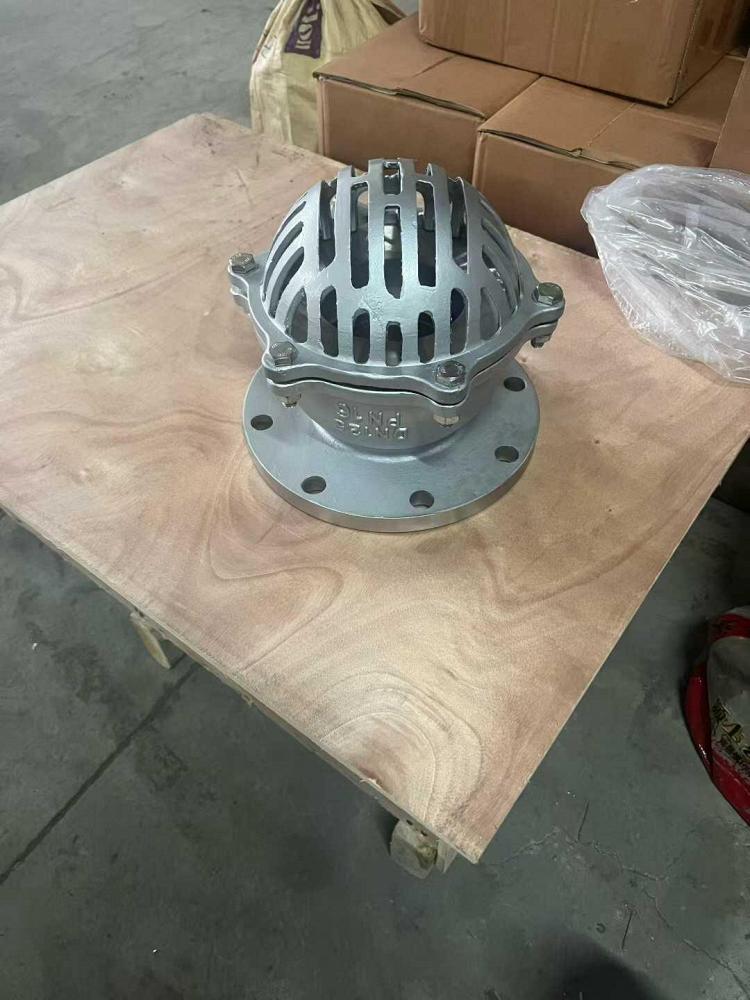

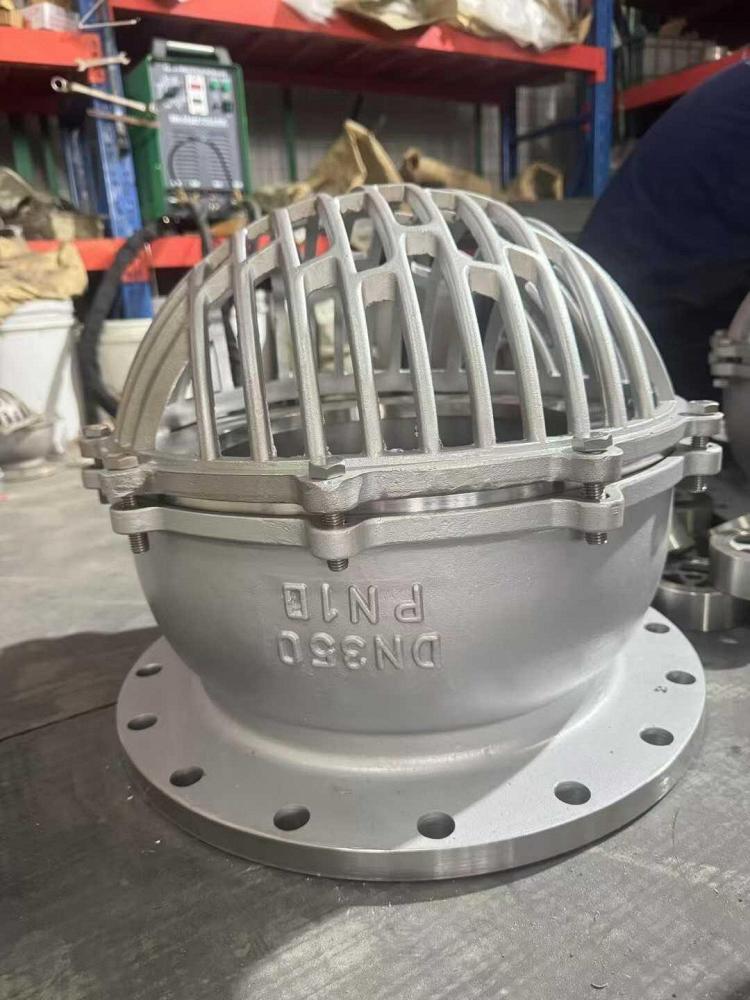

Клапан обратный донный фланцевый 16нж42р

Обратный клапан — это устройство, предназначенное для беспрепятственного пропуска жидкой, газообразной или смешанной рабочей среды по трубопроводу в одном направлении и обеспечивающее автоматическое перекрытие потока в случае изменения направления. Поскольку обратный поток рабочей среды, как правило, возникает при сбоях в работе компрессора или аварийной ситуации на трубопроводе, то клапан обратный относят к категории защитной трубопроводной арматуры. Тем не менее существуют некоторые виды клапанов, которые в зависимости от конструкции по своему действию в большей мере относятся к предохранительному типу арматуры.

По конструктивному исполнению обратные клапаны бывают нескольких типов: подъемные, поворотные, шаровые, плунжерные и другие. Однако среди всех перечисленных клапанов особым образом выделяют всего два типа — это клапан обратный поворотный и обратный клапан подъемный, которые получили наибольшее распространение в атомной, нефтяной, газовой, химической промышленности и многих других отраслях. Популярность обратных клапанов объясняется простотой их конструкции, надежной герметичностью, безотказностью и эффективностью в работе, а также отличной ремонтопригодностью и невысокой стоимостью изделия.

Подъемный обратный клапан состоит из корпуса, аналогичного корпусу запорного клапана, и затвора, который совершает возвратно-поступательные движения перпендикулярно направлению движения рабочей среды, тем самым открывая и закрывая поток. Поскольку посадка затвора на седло осуществляется под действием собственного веса, клапан обратный в большинстве своем устанавливают на горизонтальных участках трубопроводов. Однако существуют разновидности обратных клапанов для наклонных и вертикальных участков трубопроводов, в конструкции которых используется пружина, выполняющая функции дополнительного прижимного элемента. Иными словами, подъемные обратные клапаны делятся на пружинные и беспружинные.

Поворотный обратный клапан имеет затвор, который под действием потока рабочей среды поворачивается вокруг горизонтальной оси на определенный угол, тем самым обеспечивая беспрепятственный проход. В тот момент, когда поток останавливается или начинает движение в неположенном направлении, затвор захлопывается под тяжестью собственного веса. Поскольку ранее на трубопроводах больших диаметров использовались обратные клапаны соответствующих размеров, иногда случалось так, что при захлопывании тяжелого затвора устройство выходило из строя. Кроме того, при срабатывании клапана повышалась вероятность гидравлического удара в трубопроводной системе.
