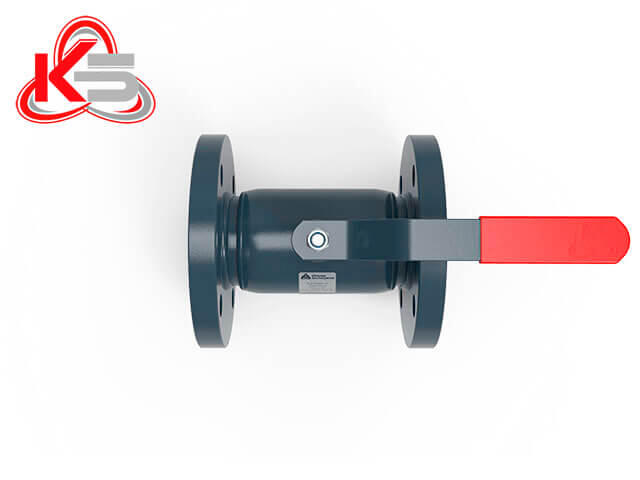

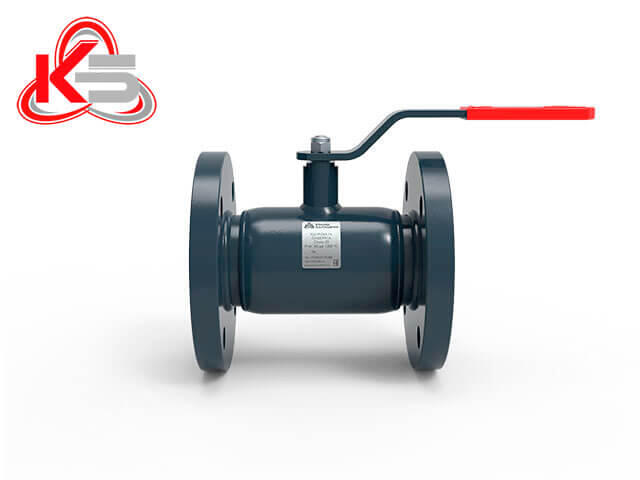

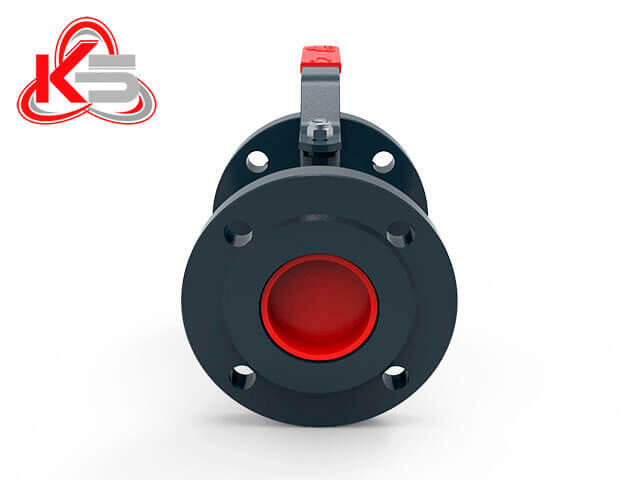

Краны шаровые КБ фланцевые DN 15-200 стандартнопроходные

Фланцевый шаровой кран предназначен для эксплуатации в системах трубопроводного транспорта воды, пара, этиленгликоля, ГСМ и нефтепродуктов, не оказывающих агрессивного воздействия на материалы конструкции. Изделие применяется в составе инженерных, теплотехнических и промышленных трубопроводов, где требуется надежное перекрытие потока при длительной эксплуатации в широком диапазоне температур и давлений.

Конструкция крана выполнена в стандартнопроходном исполнении и рассчитана на номинальные диаметры DN 15–200 с рабочими давлениями PN 16, 25 и 40. Фланцевое присоединение обеспечивает удобство монтажа, совместимость с промышленными трубопроводными системами и возможность обслуживания без проведения сварочных работ на объекте. Управление осуществляется вручную при помощи стального рычага, обеспечивающего быстрый перевод затвора в положение «открыто» или «закрыто».

Корпусные элементы, включая корпус, горловину, патрубки и фланцы, изготовлены из стали 20, обладающей высокой прочностью и устойчивостью к механическим нагрузкам. Шаровая пробка выполнена из нержавеющей стали, что повышает стойкость запорного элемента к износу и коррозионному воздействию рабочей среды. Шпиндель изготовлен из стали 20Х13, обеспечивающей необходимую прочность и стабильность работы узла управления при циклических нагрузках.

Герметичность перекрытия соответствует классу «А», что гарантирует отсутствие протечек в закрытом положении. Седла и подшипники скольжения изготовлены из фторопласта Ф-4К20 и Ф-4, отличающихся низким коэффициентом трения, химической стойкостью и стабильностью характеристик при повышенных температурах. Дополнительную герметизацию обеспечивают уплотнения из EPDM и фторсилоксанового эластомера, сохраняющие эластичность в диапазоне температур от -40 до +200 °С.

Пружинный блок выполнен из оцинкованной стали 65Г, что обеспечивает устойчивость к усталостным нагрузкам и стабильное прижатие уплотнительных элементов в процессе эксплуатации. Опорное кольцо из стали AISI 409 повышает надежность конструкции при работе в условиях переменных температур и вибрационных воздействий.

Кран рассчитан на эксплуатацию при температуре окружающей среды от -40 до +80 °С и обладает ресурсом не менее 10 000 циклов открытия и закрытия. Расчетный срок службы изделия составляет до 30 лет при соблюдении требований эксплуатации. Гарантийный срок — 5 лет.
