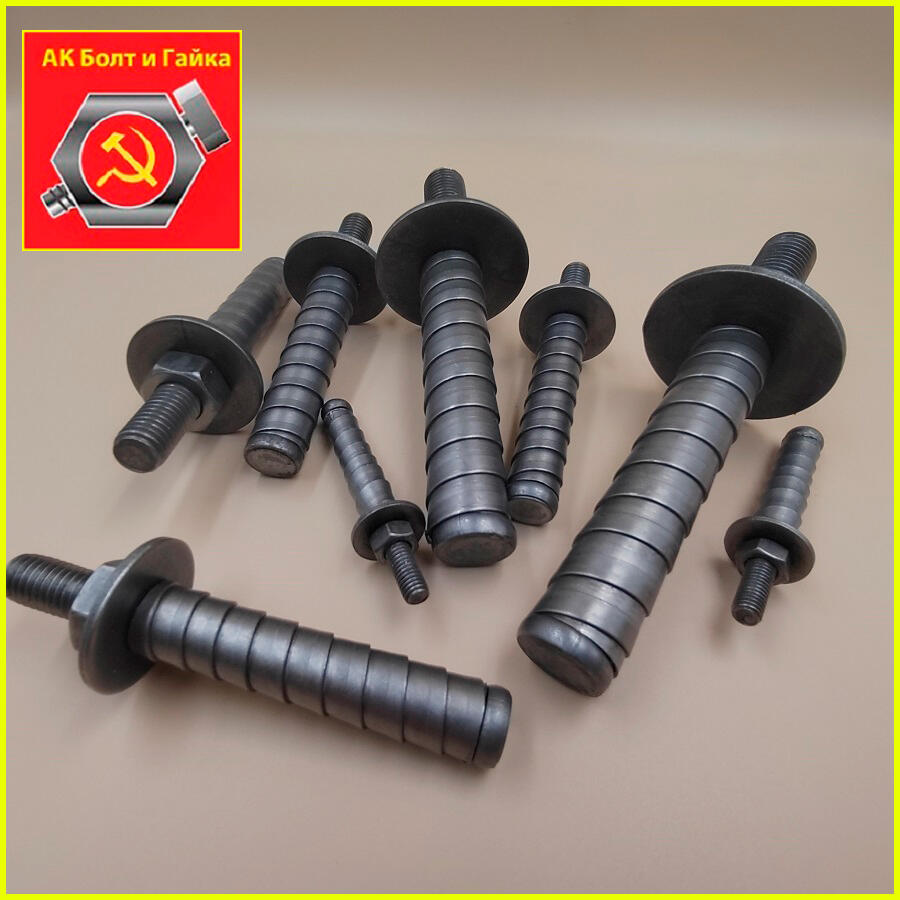

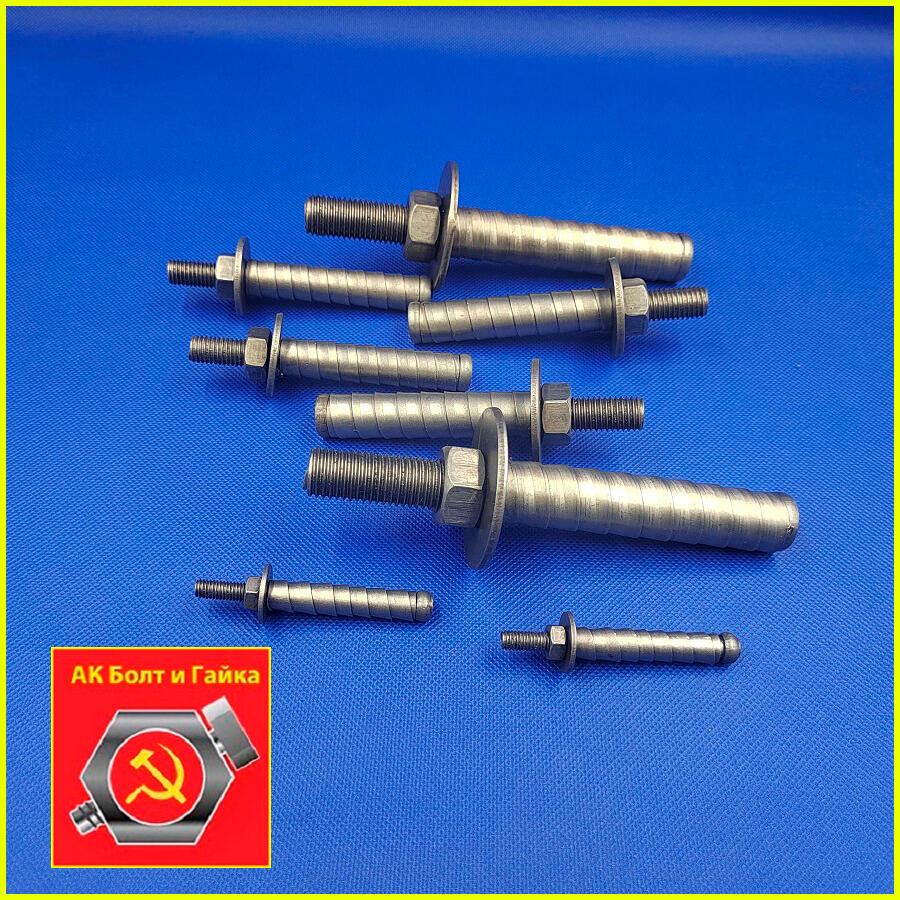

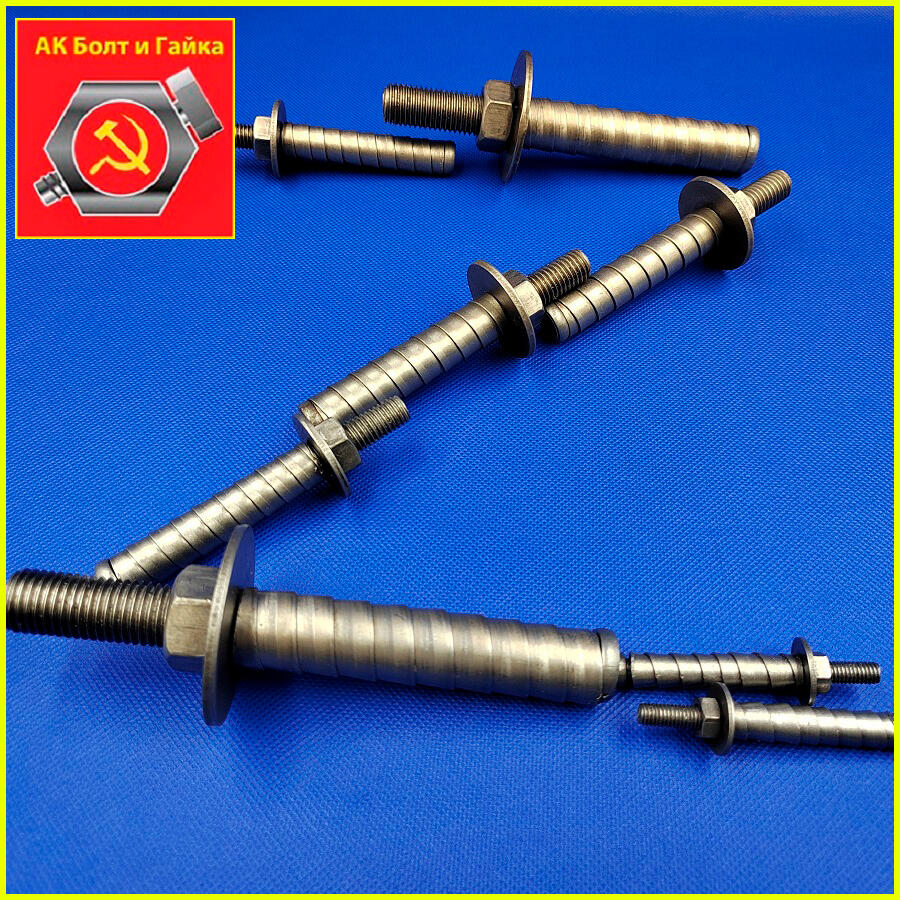

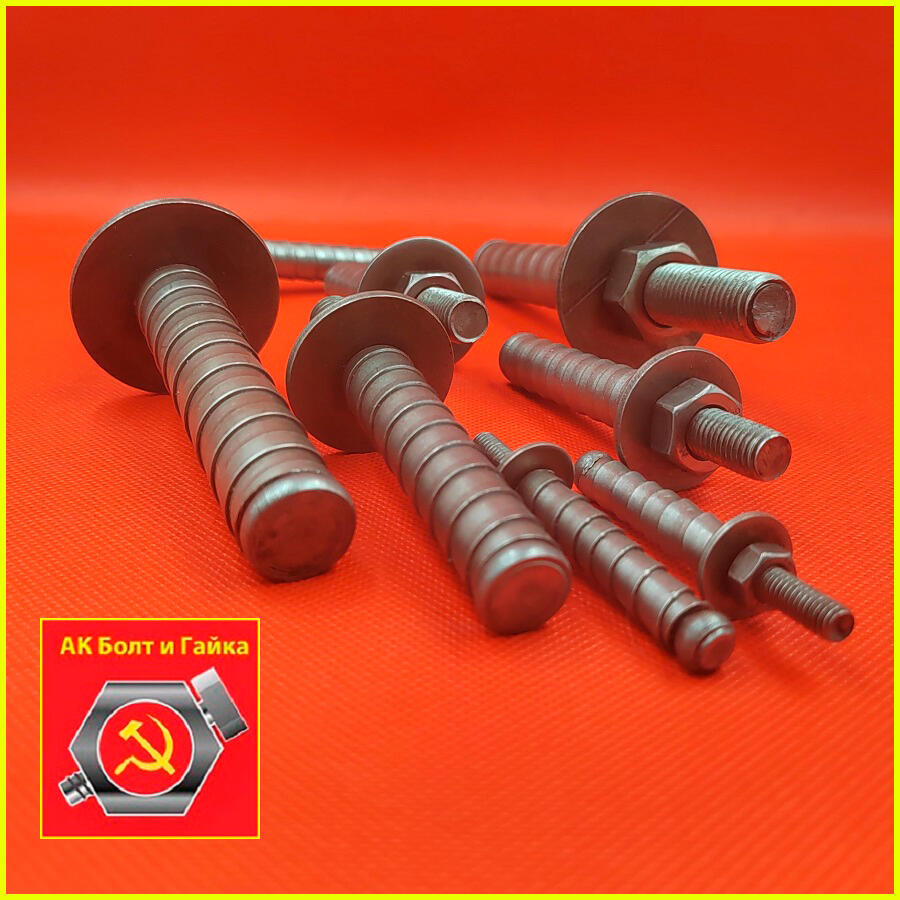

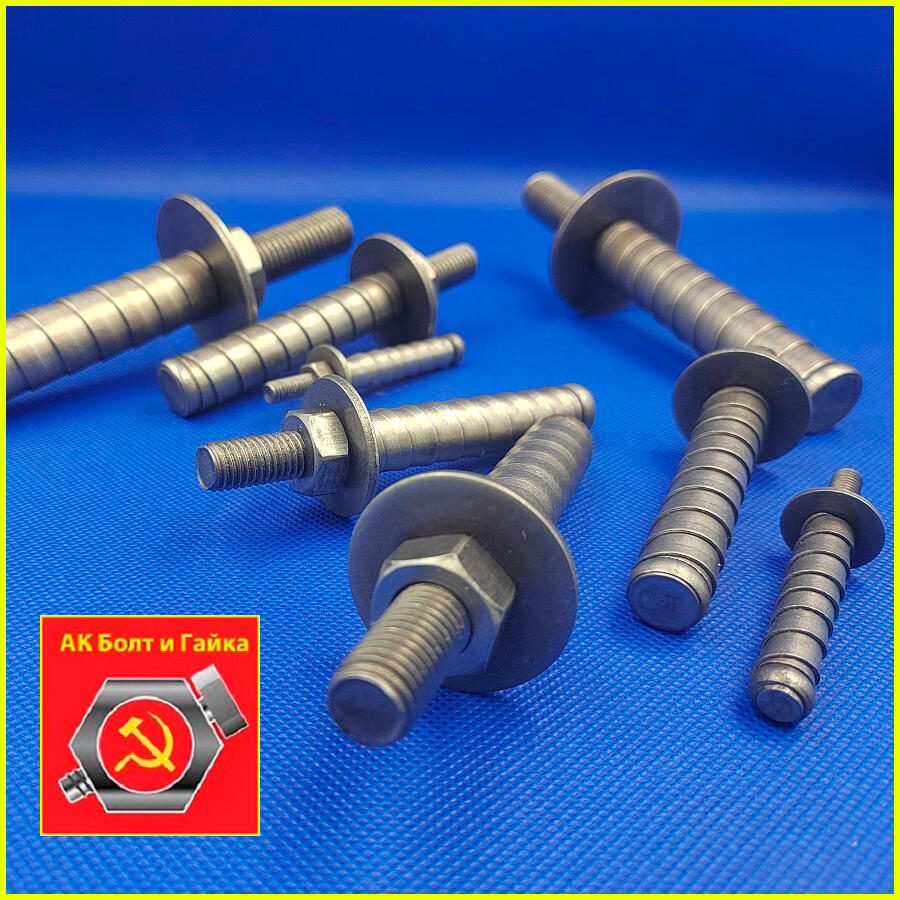

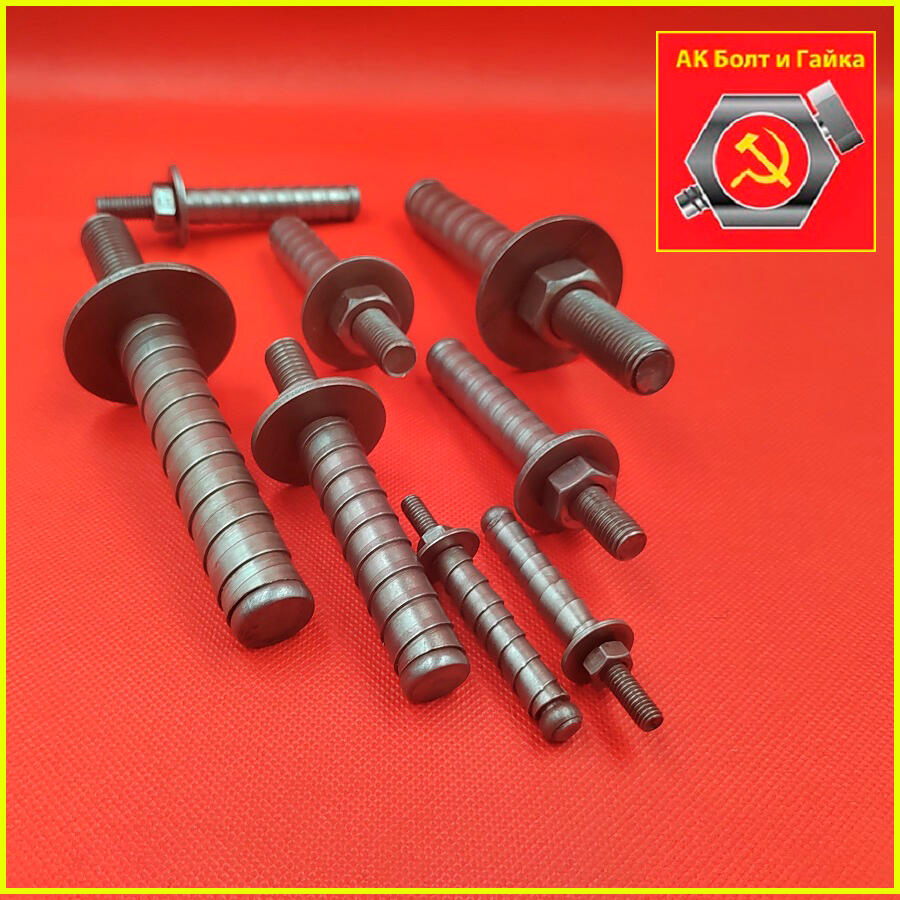

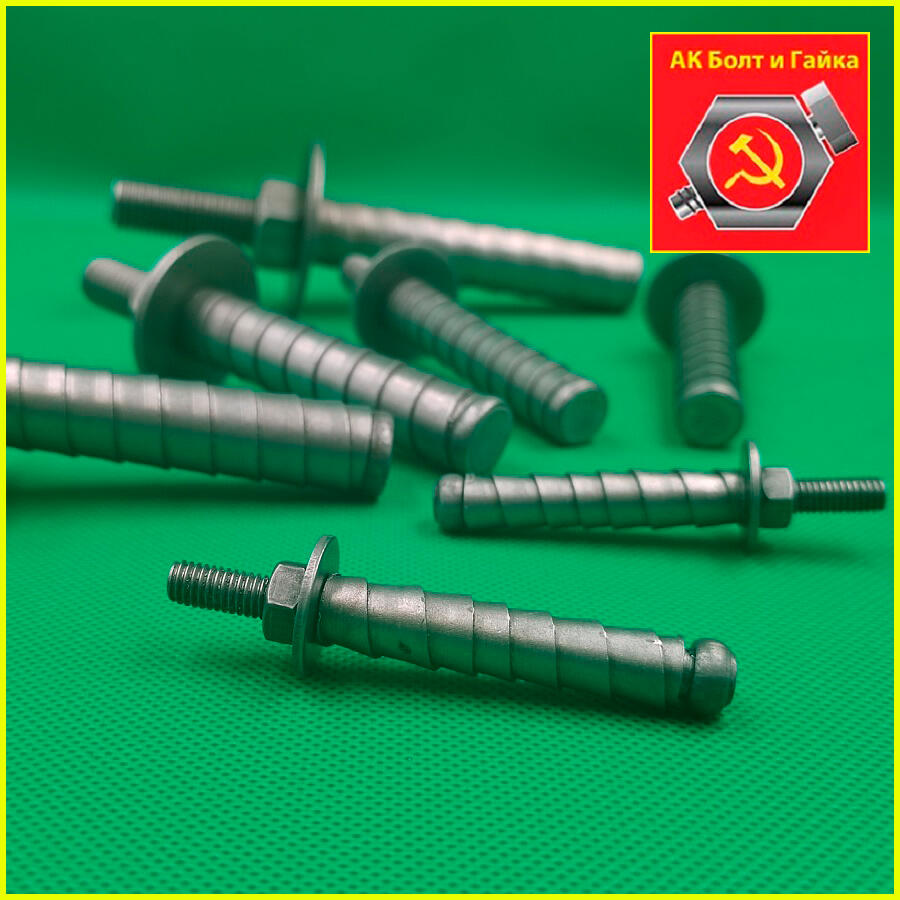

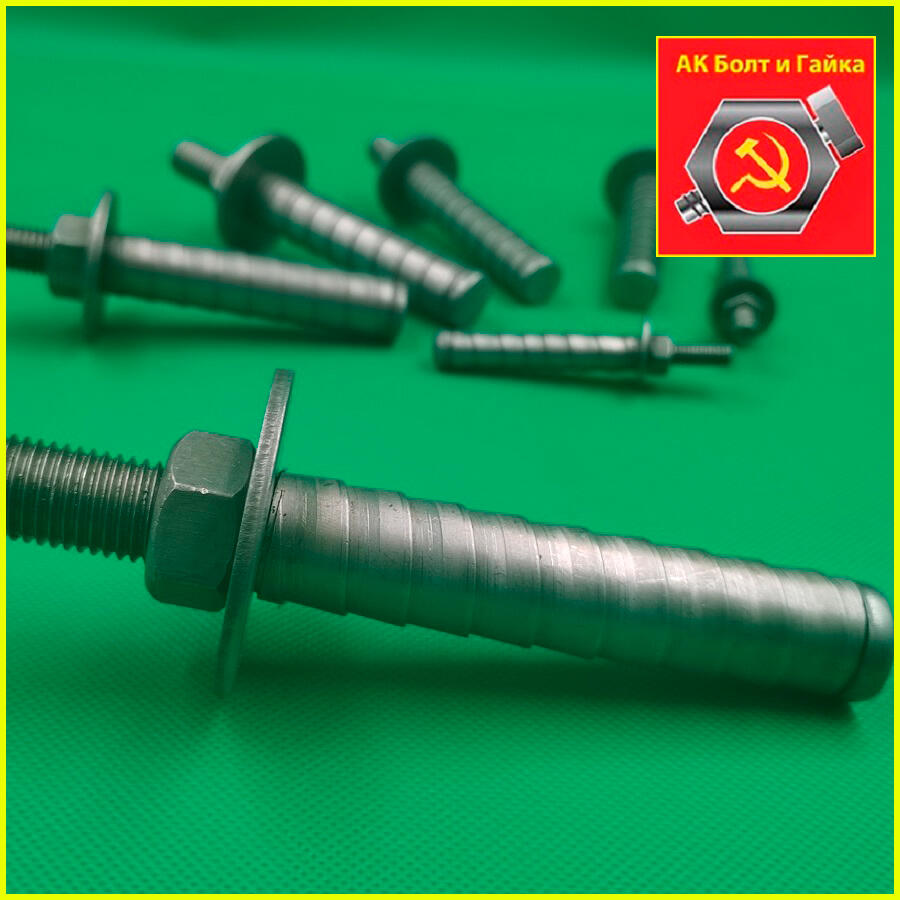

Болты БСР ГОСТ 28778-90

Болты БСР: определение, конструкция, применение

БСР — это болт самоанкерующийся распорный. Регламентируется ГОСТ 28778‑90 «Болты самоанкерующиеся распорные для строительства. Технические условия».

Назначение

БСР предназначен для надёжного закрепления:

деталей строительных конструкций;участков трубопроводов;оборудования;других элементов к бетонным, железобетонным и кирпичным основаниям.

Конструкция

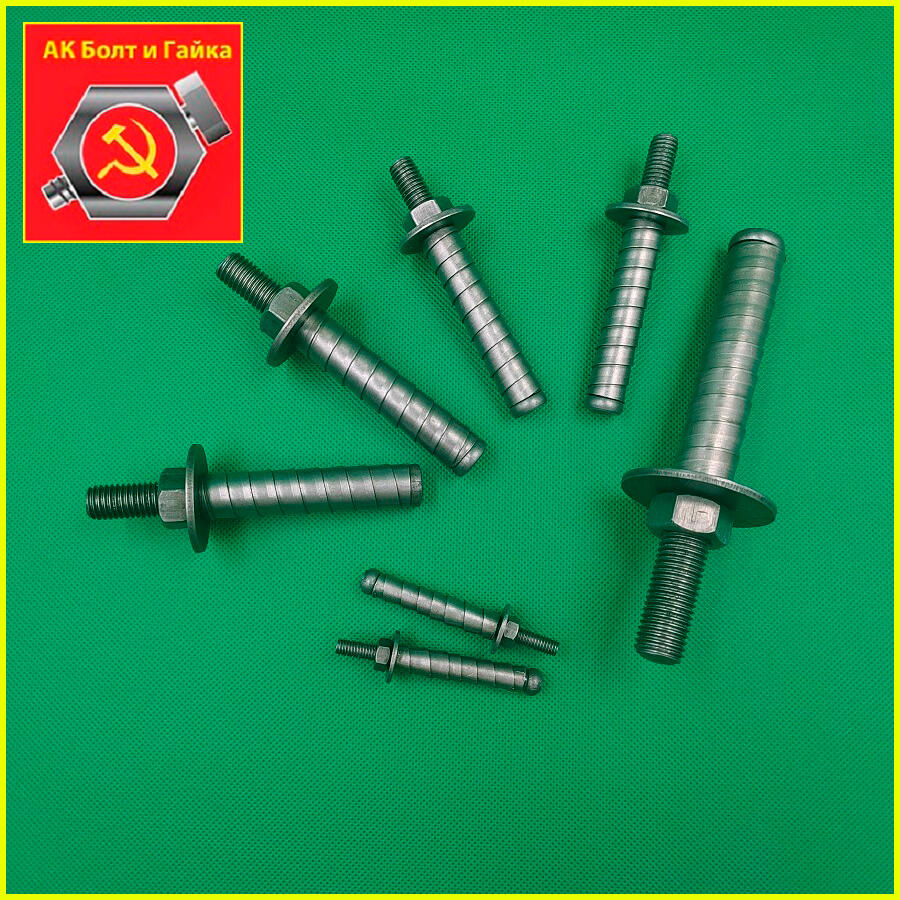

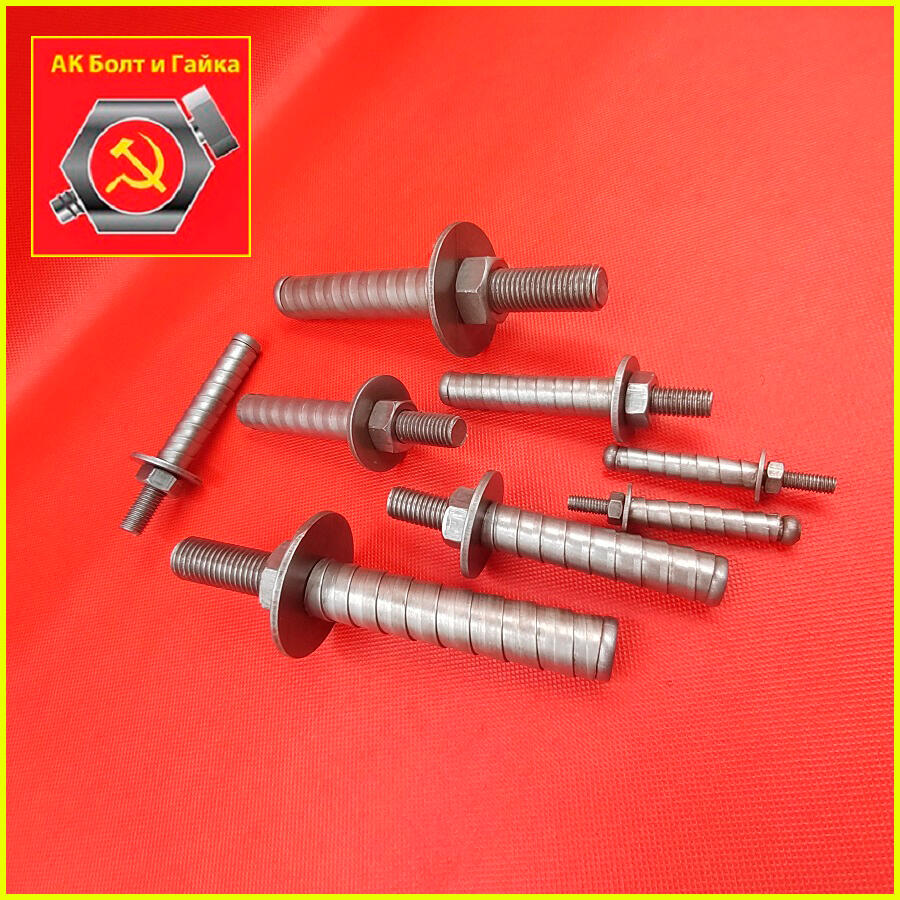

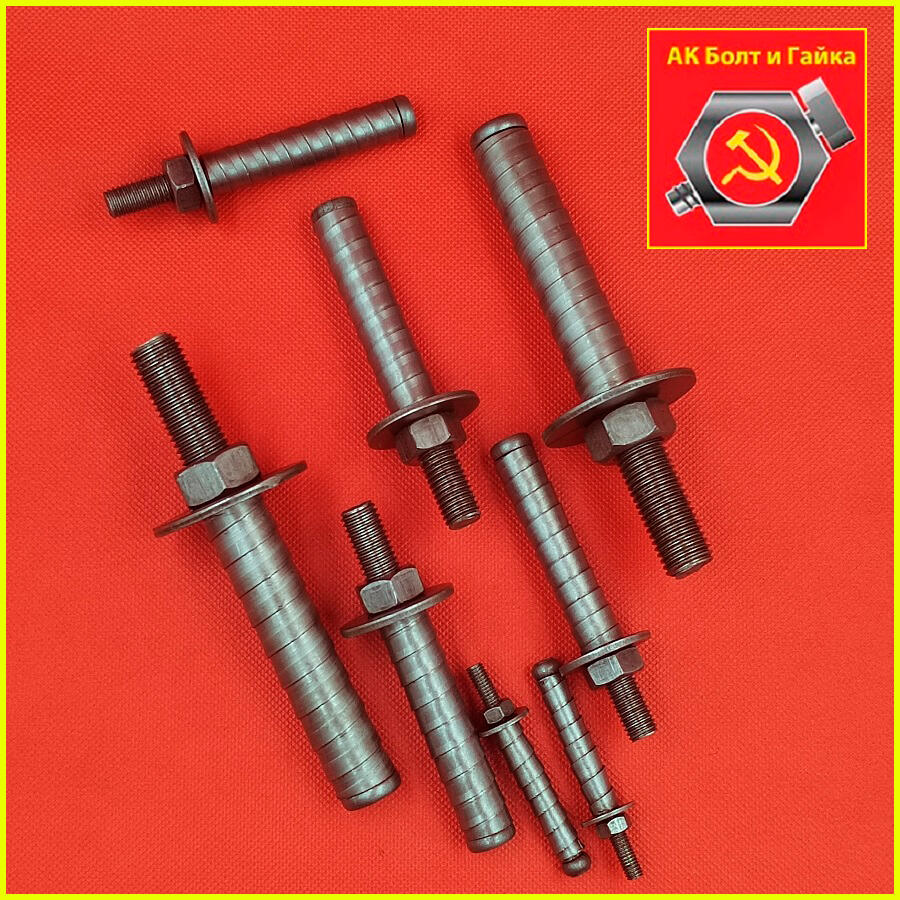

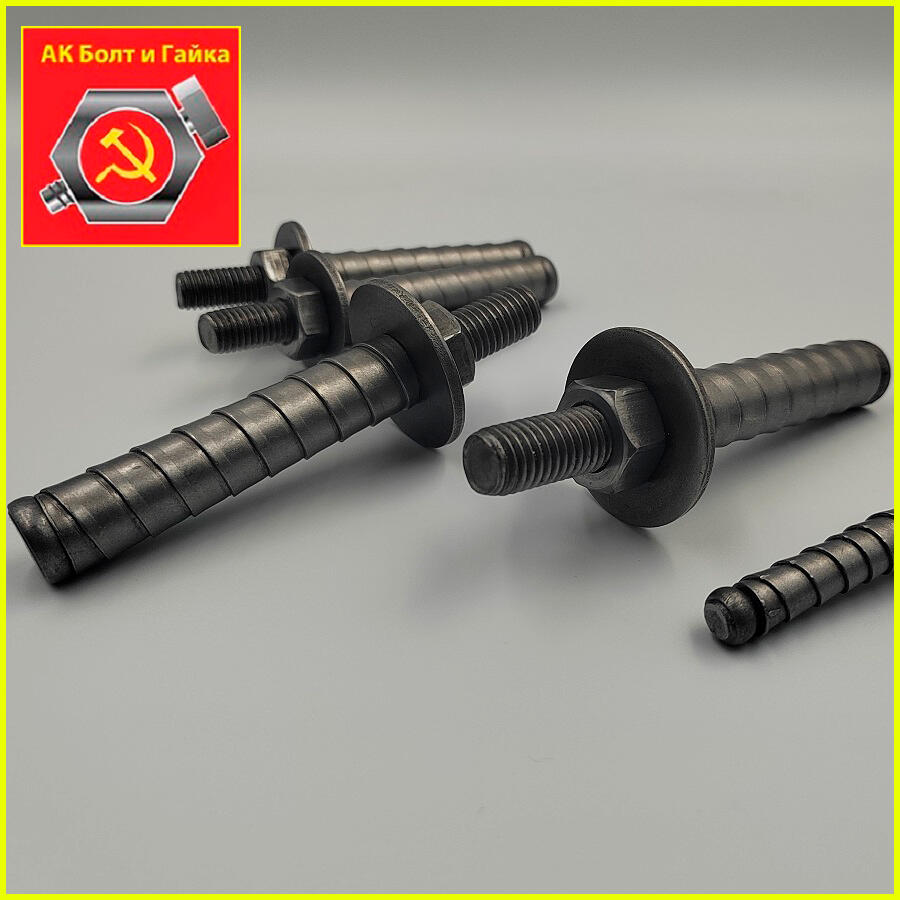

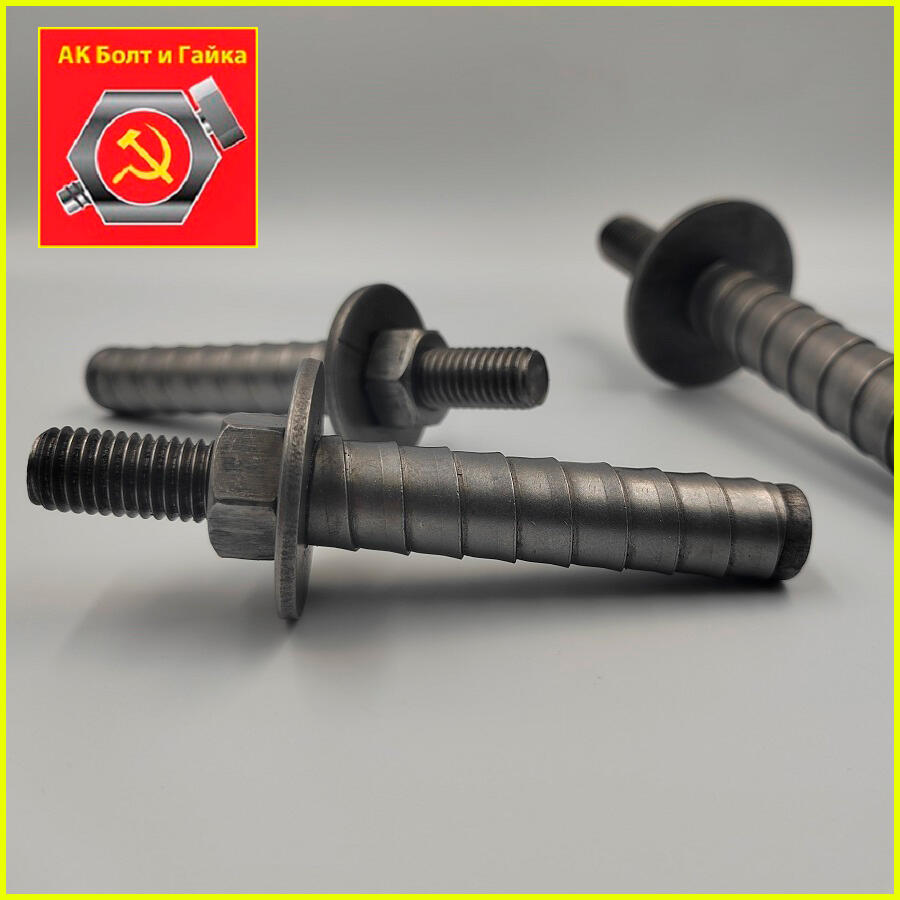

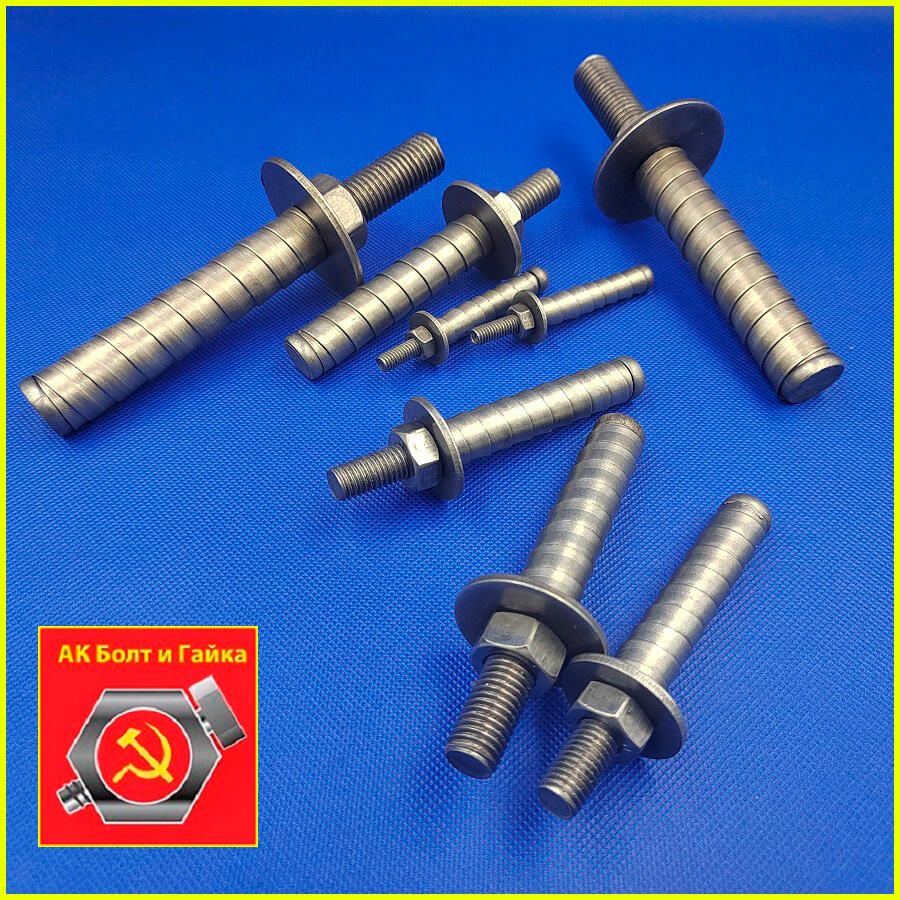

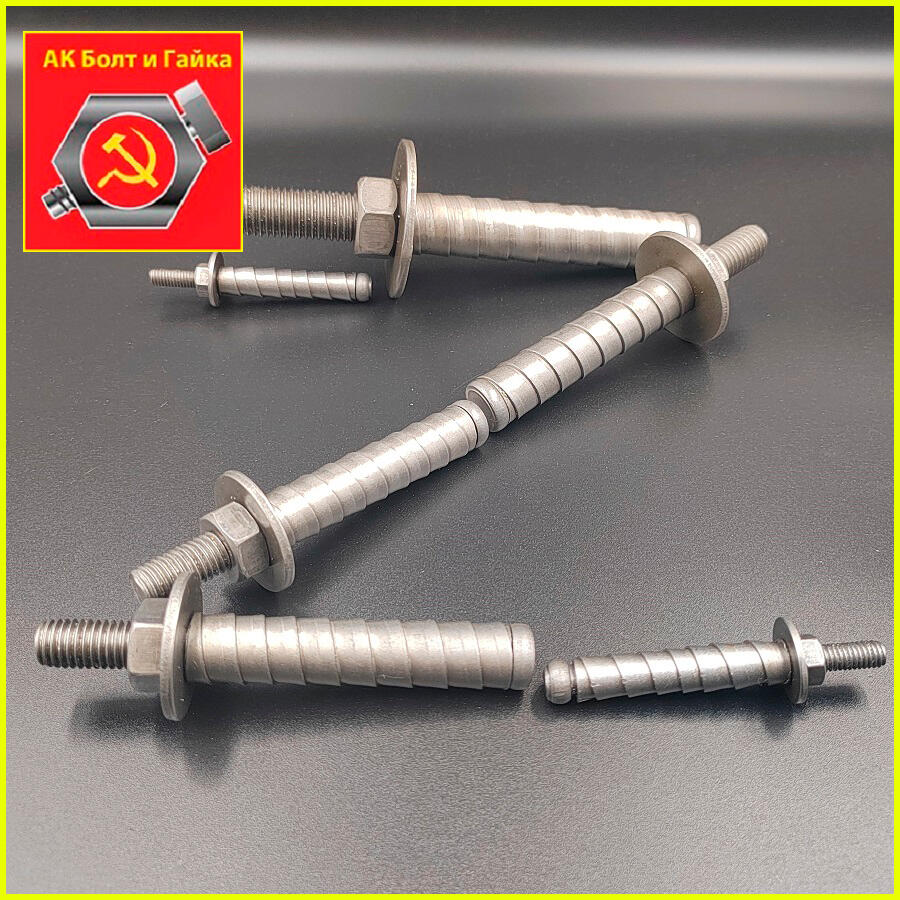

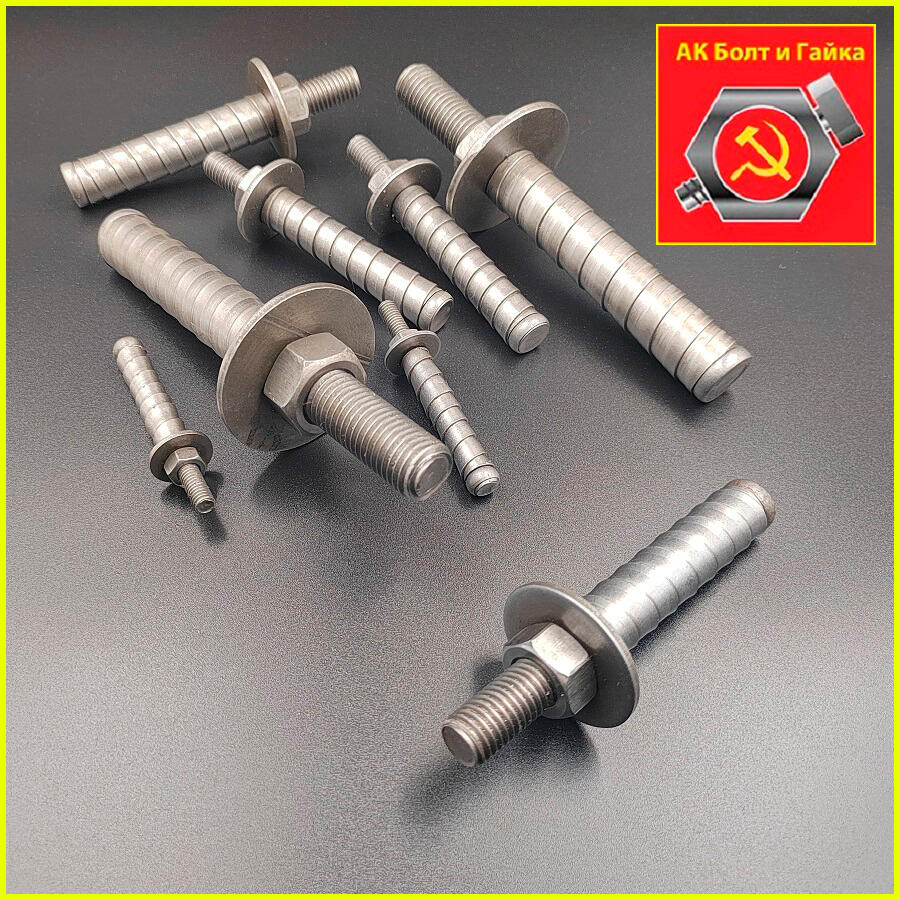

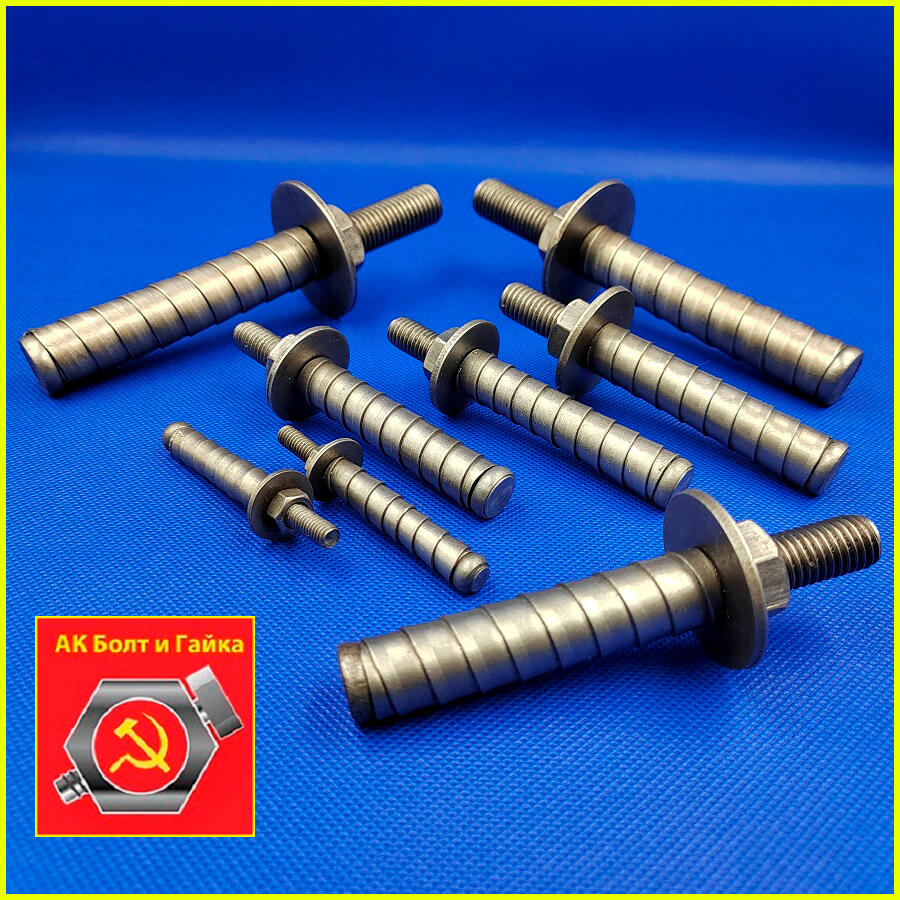

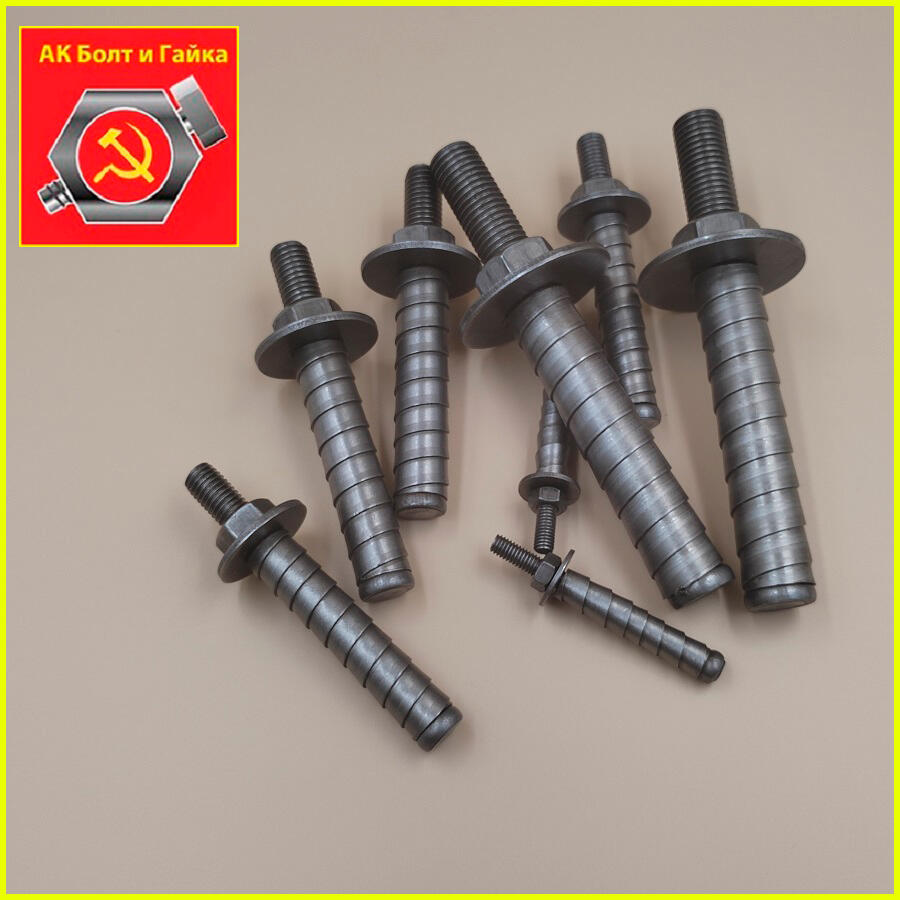

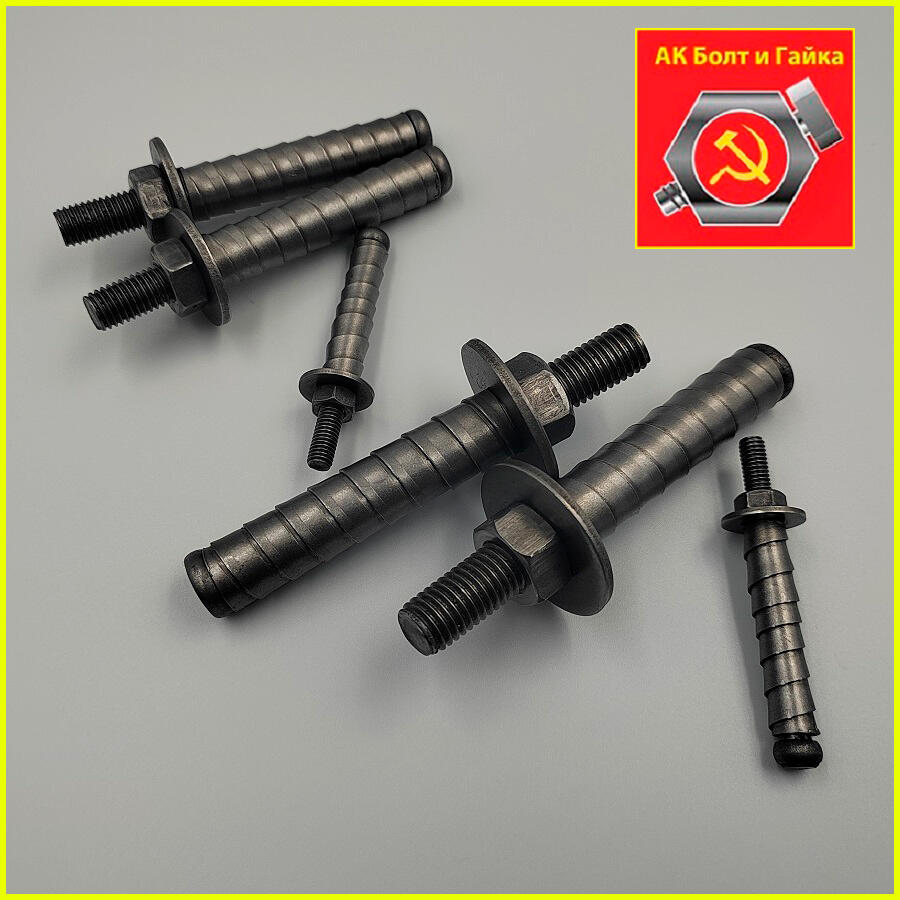

Болт БСР состоит из следующих основных элементов:

Резьбовой стержень (болт) — основа изделия, на которую навинчивается гайка для фиксации прикрепляемой детали.Заклинивающий элемент (ЗЭ) — распорный фиксирующий компонент в виде упругой спиральной ленты из стали, надетой на стержень. При затяжке гайки ЗЭ подтягивается и распирается, надёжно фиксируя болт в материале основания.Шайба — плоская деталь по ГОСТ 6958, распределяющая нагрузку.Гайка — элемент по ГОСТ 6402 для затяжки и фиксации конструкции.

Материалы и защита от коррозии

Для изготовления БСР применяют качественные углеродистые или легированные стали:

сталь 20;сталь 35;09Г2С;40Х.

Для повышения стойкости к коррозии поверхность болтов может покрываться:

оксидной плёнкой;цинковым хроматированием (Ц. хр.);кадмиевым хроматированием (Кд. хр.) — по ГОСТ 9.306;другими антикоррозионными покрытиями — по ГОСТ 9.303 (по согласованию).

Размерный ряд (по ГОСТ 28778‑90)

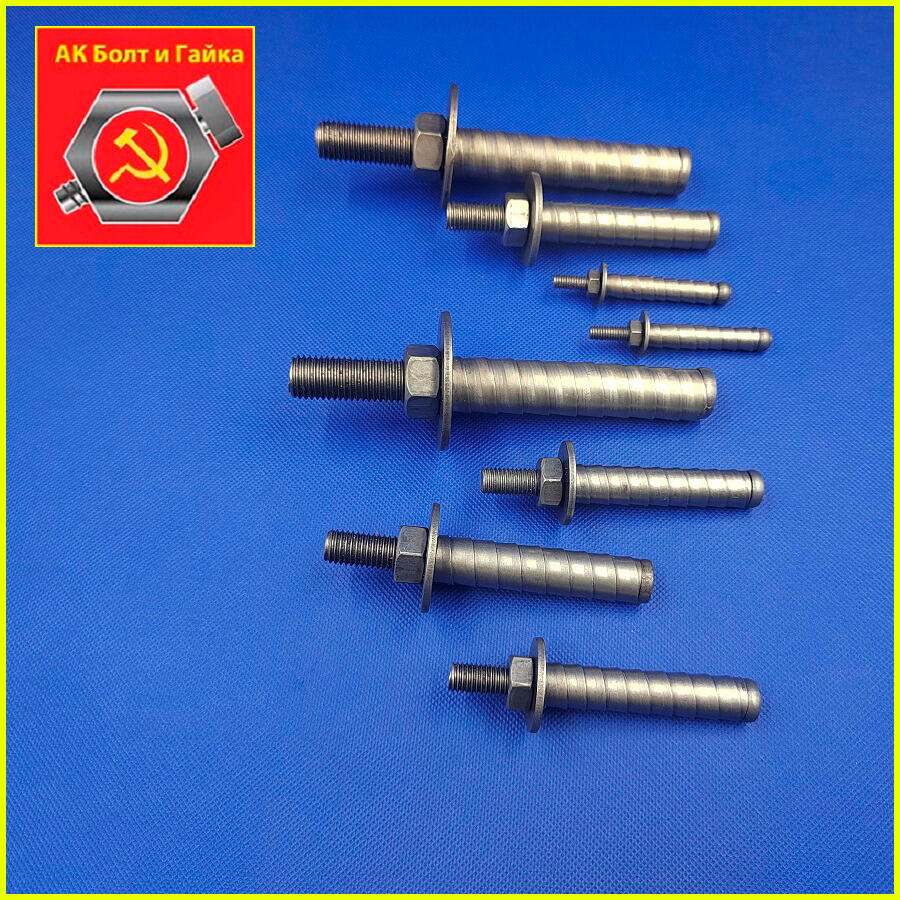

БСР выпускаются в диапазоне размеров от М6×65 до М24×300, где:

первая цифра — диаметр метрической резьбы (М6…М24);вторая цифра — длина болта (65…300 мм).

Принцип работы

В основании (бетон, кирпич) сверлится отверстие глубиной, достаточной для установки анкера, с вылетом для крепления внешних деталей.Диаметр отверстия не должен превышать диаметр заклинивающего элемента более чем на 2 мм.Болт устанавливается так, чтобы широкие витки ЗЭ были обращены к головке болта.При затяжке гайки ЗЭ распирается, обеспечивая жёсткую фиксацию в материале.На свободный резьбовой конец крепятся внешние детали (конструкции, трубопроводы и т. п.).

Для повышения несущей способности гайку рекомендуется затягивать с моментом, на 20 % превышающим номинально рекомендованный.

Требования к основанию

Установка БСР допускается в бетон марки М150 (или аналогичный с прочностью на сжатие не ниже В15).

Преимущества БСР перед аналогами

Упрощённый монтаж — не требуют сварочных работ или сложных шаблонов; устанавливаются после твердения бетона.Высокая несущая способность — выдерживают значительные нагрузки на срез и растяжение.Надёжность соединения — равномерное распределение нагрузки по всей рабочей длине стержня.Возможность демонтажа — при необходимости болт можно извлечь без разрушения основания.Долговечность — использование высокопрочных сталей и антикоррозионных покрытий.Точность установки — контроль усилия затяжки динамометрическим ключом.

Области применения

строительство мостов и эстакад;прокладка тоннелей;обустройство гидротехнических сооружений;монтаж металлоконструкций на вибронагруженных фундаментах;установка кранового и энергетического оборудования;крепление трубопроводов и инженерных систем;фиксация строительных конструкций к бетонным и кирпичным основаниям.

Условное обозначение

Пример: БСР 8×85 У3 ГОСТ 28778‑90, где:

БСР — болт самоанкерующийся распорный;8 — диаметр резьбы (М8);85 — длина болта (85 мм);У3 — климатическое исполнение (по ГОСТ 15150);ГОСТ 28778‑90 — нормативный документ.
