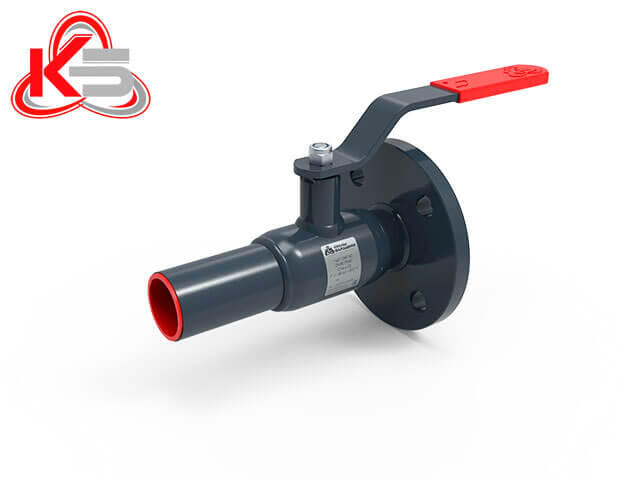

Краны шаровые КБ комбинированные DN 15-200 стандартнопроходные

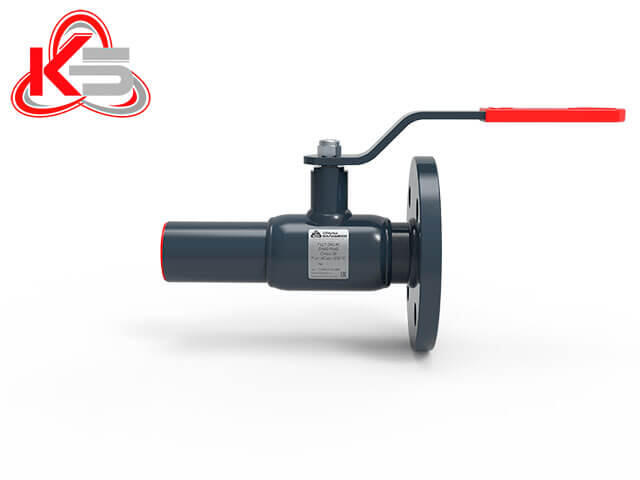

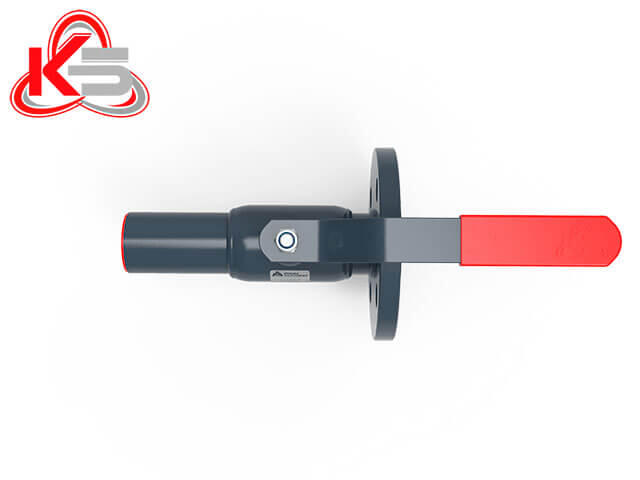

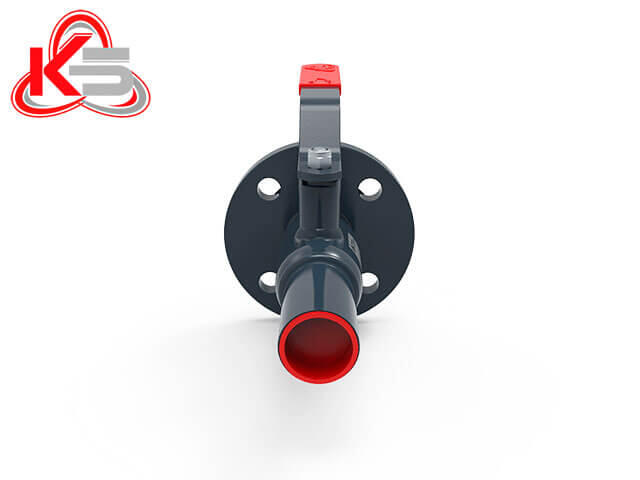

Комбинированный шаровой кран предназначен для установки на трубопроводах транспортировки воды, пара, этиленгликоля, ГСМ и нефтепродуктов, неагрессивных к материалам конструкции. Особенностью изделия является комбинированное присоединение: с одной стороны кран оснащается фланцем, с другой — патрубком под приварку. Такое исполнение позволяет удобно интегрировать арматуру в существующие трубопроводные системы, сочетая преимущества сварного и разъемного соединения.

Кран выпускается в диапазоне условных диаметров DN 15–200 и рассчитан на эксплуатацию при номинальном давлении PN 16, 25 и 40. Стандартнопроходная конструкция обеспечивает стабильные гидравлические характеристики и надежную работу в системах различного назначения. Управление осуществляется вручную при помощи стального рычага, обеспечивающего быстрое и четкое перекрытие потока.

Корпусные элементы изделия, включая корпус, горловину, патрубки и фланец, изготовлены из стали 20, обладающей высокой механической прочностью и хорошей свариваемостью. Шаровая пробка выполнена из нержавеющей стали, устойчивой к износу и воздействию рабочих сред. Для изготовления шпинделя применяется сталь 20Х13, обеспечивающая надежность узла управления и устойчивость к циклическим нагрузкам.

Герметичность перекрытия соответствует классу «А», что гарантирует отсутствие протечек в закрытом положении. Седла из фторопласта Ф-4К20 обладают низким коэффициентом трения и высокой стойкостью к температурным воздействиям. Дополнительную герметизацию обеспечивают уплотнения из EPDM и фторсилоксанового эластомера, сохраняющие эксплуатационные свойства в широком температурном диапазоне.

Пружинный блок из оцинкованной стали 65Г обеспечивает стабильное прижатие уплотнительных элементов и устойчивость конструкции к длительным нагрузкам. Опорное кольцо из стали AISI 409 повышает надежность запорного узла при эксплуатации в условиях вибраций и перепадов температур. Подшипники скольжения из фторопласта Ф-4К20 и Ф-4 способствуют плавной работе механизма и снижают износ подвижных элементов.

Кран рассчитан на работу при температуре рабочей среды от -40 до +200 °С и температуре окружающей среды от -40 до +80 °С. Ресурс изделия составляет не менее 10 000 циклов открытия и закрытия, а расчетный срок службы достигает 30 лет. Гарантийный срок эксплуатации — 5 лет. Благодаря комбинированному исполнению изделие широко применяется в промышленных, энергетических и коммунальных трубопроводных системах, где требуется надежное и технологичное решение для подключения запорной арматуры.
