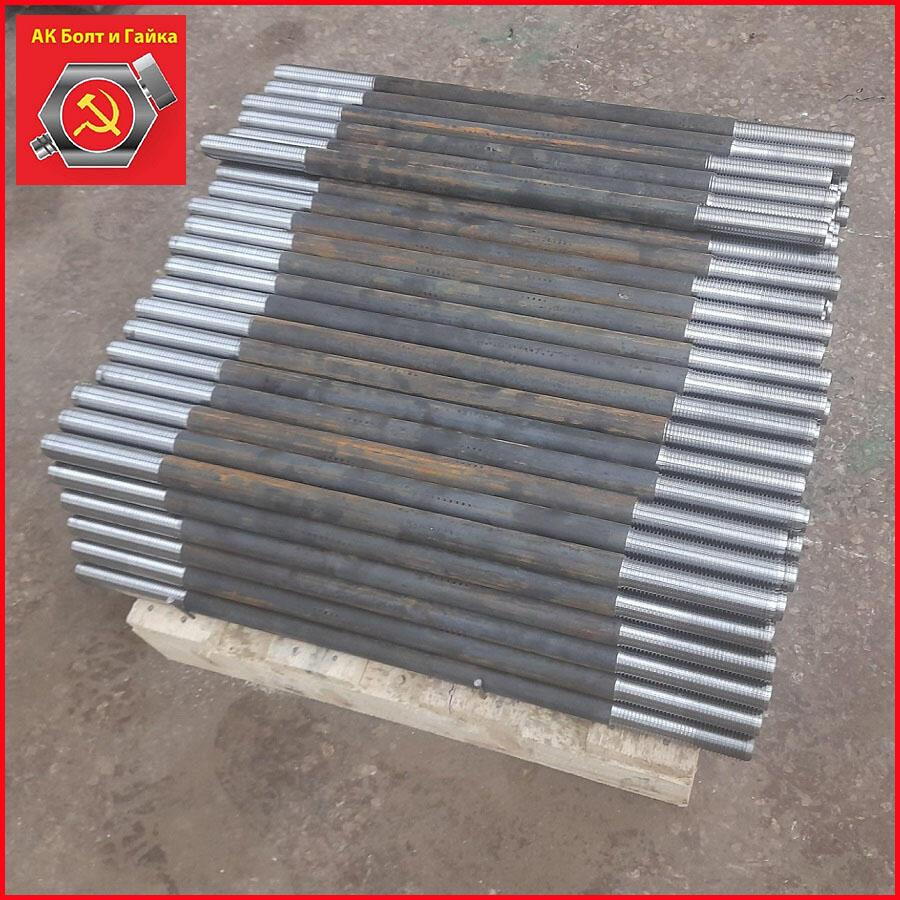

Фундаментные болты тип 2.1 ГОСТ 24379.1-2012
Фундаментные болты типа 2 исполнения 1 по ГОСТ 24379.1–2012 — это анкерные болты с анкерной плитой, предназначенные для крепления строительных конструкций или оборудования к бетонным основаниям. Они устанавливаются до бетонирования фундаментов.
Конструкция

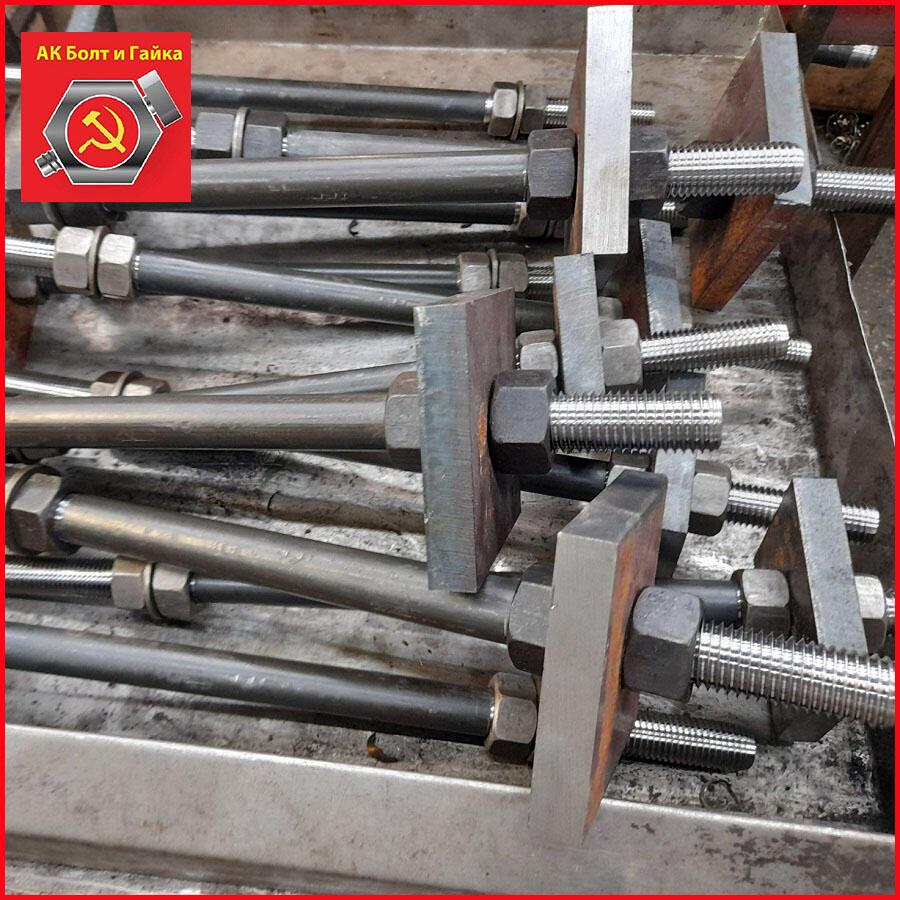

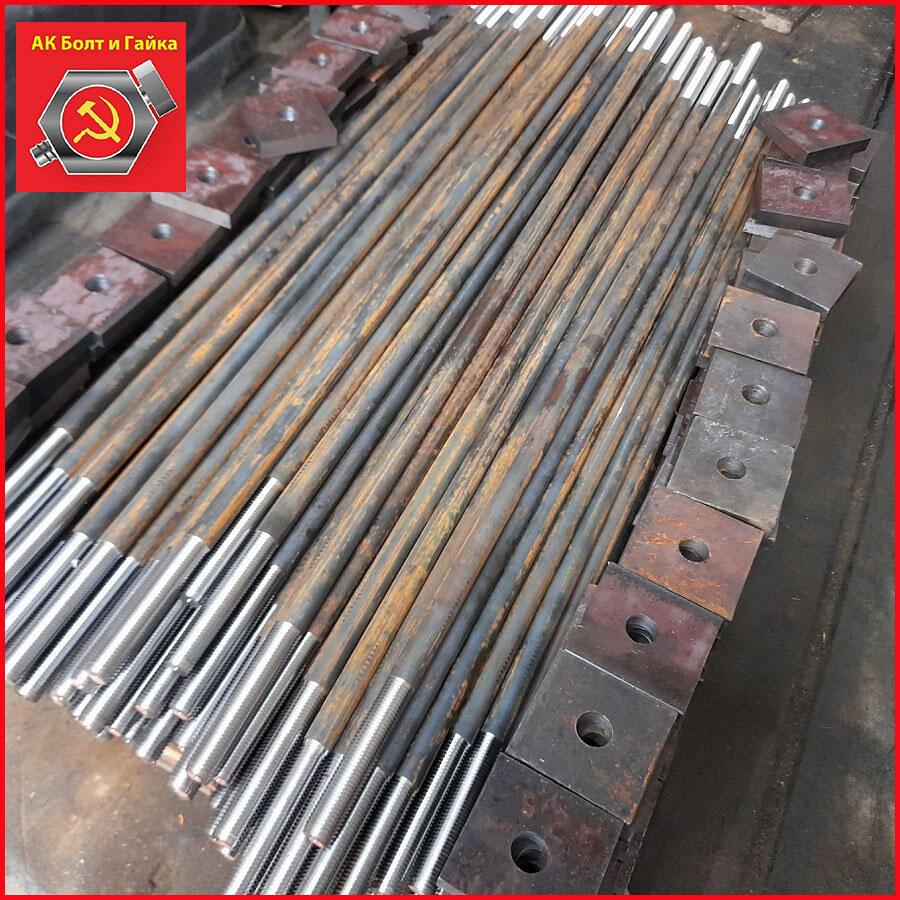

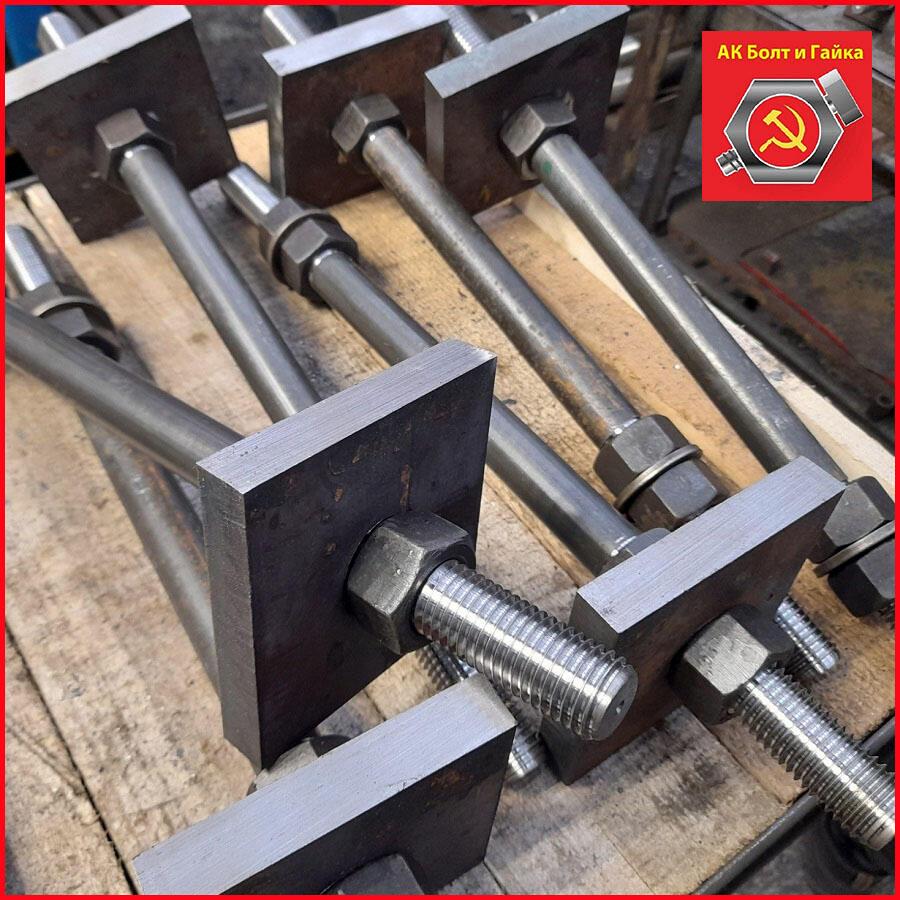

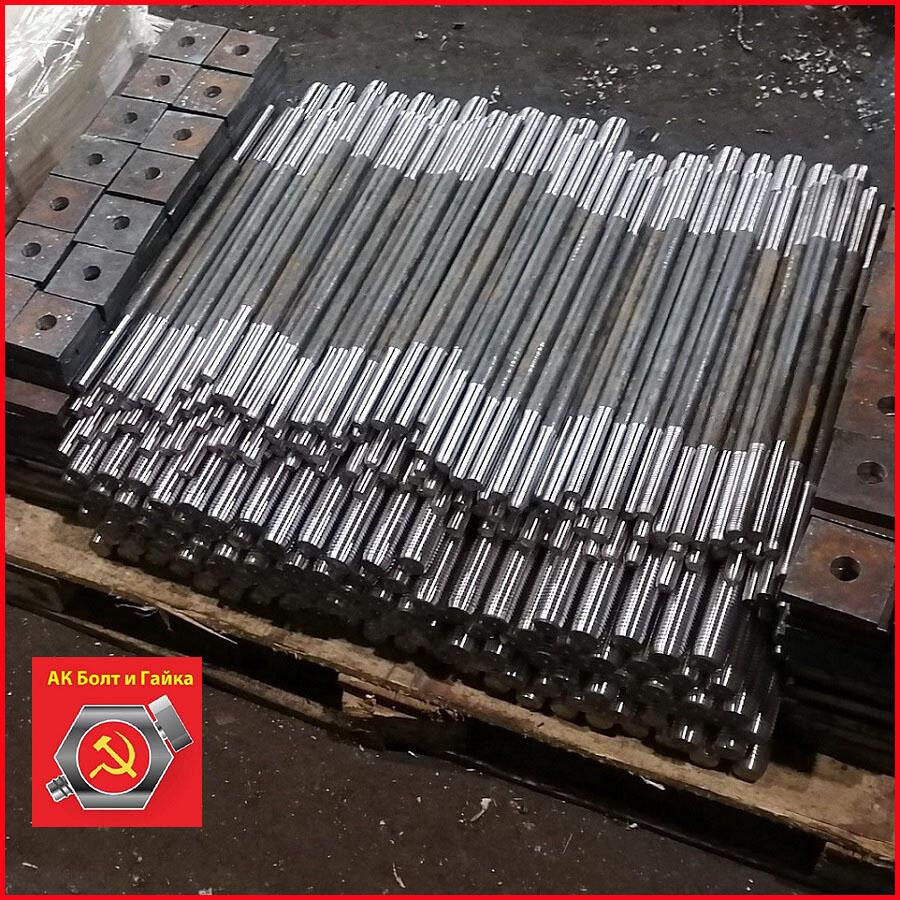

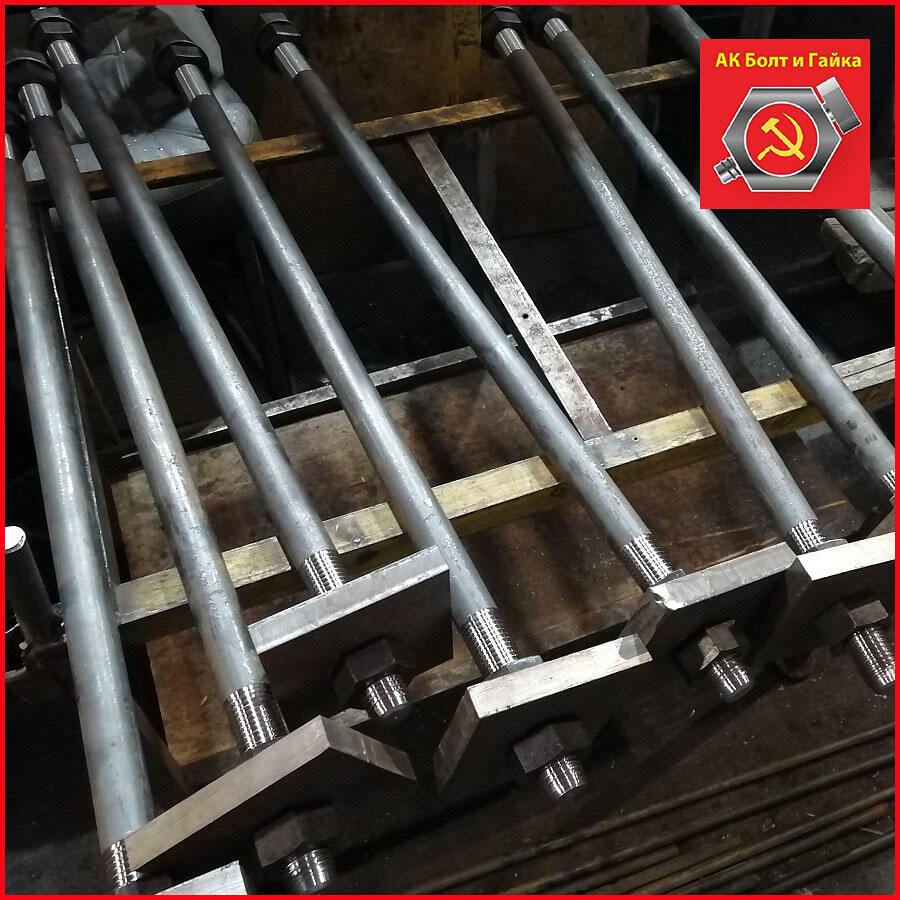

Болт состоит из следующих элементов:

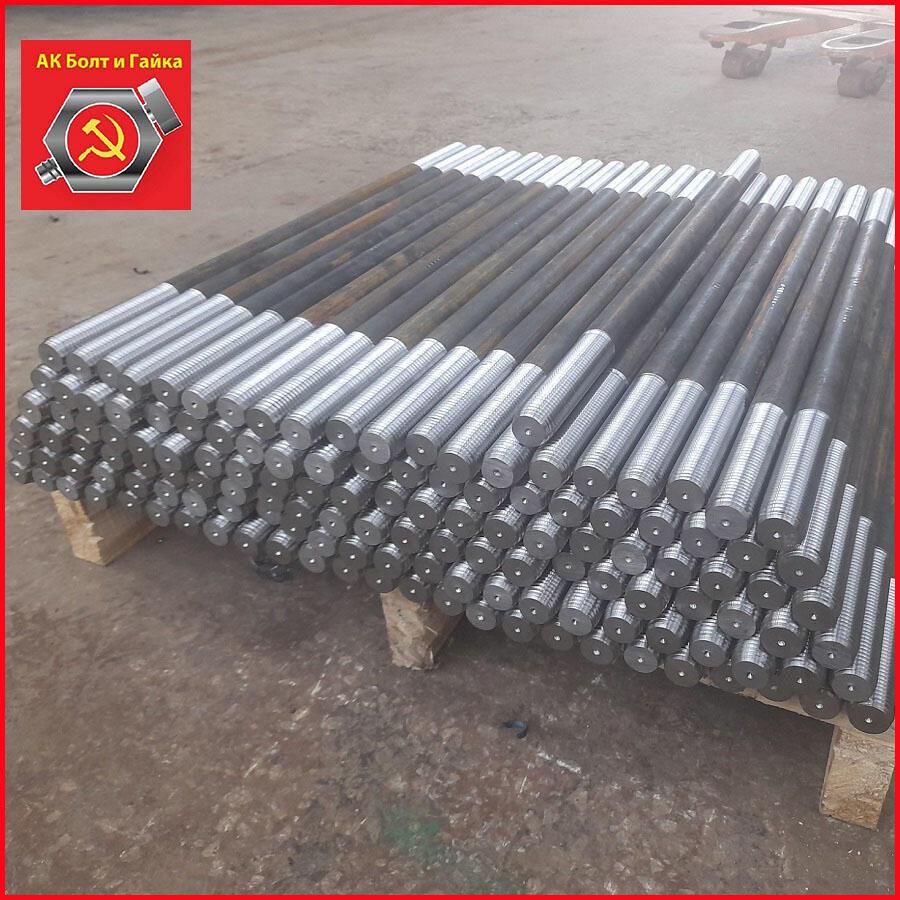

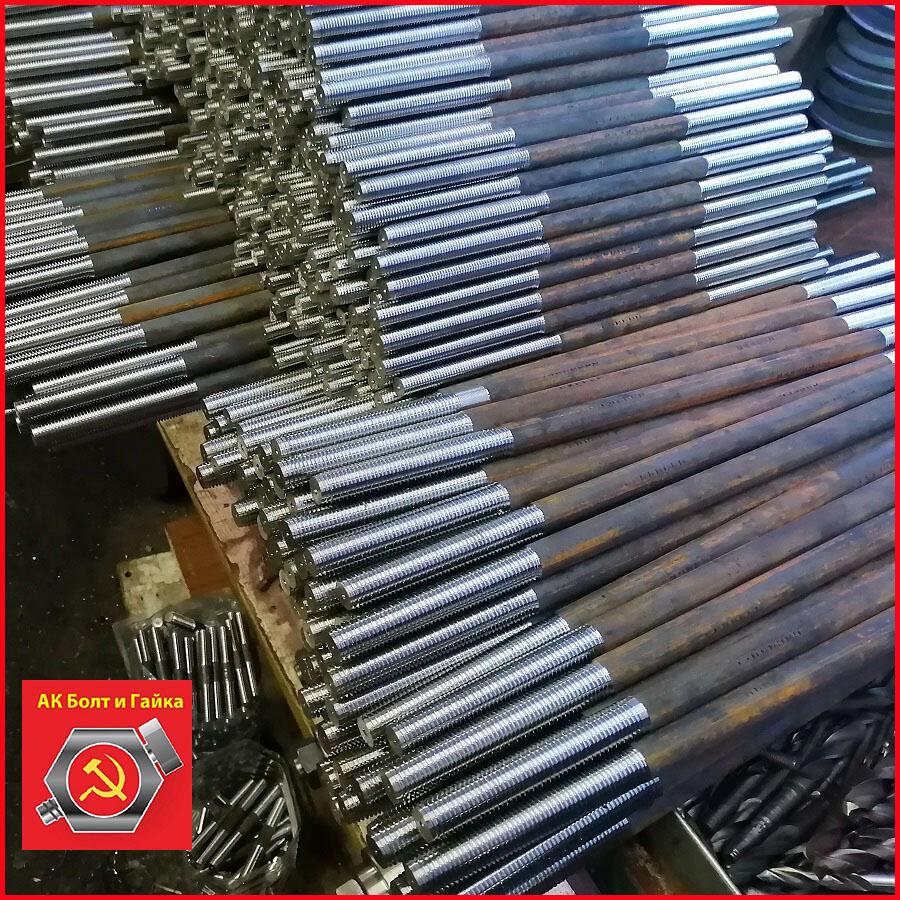

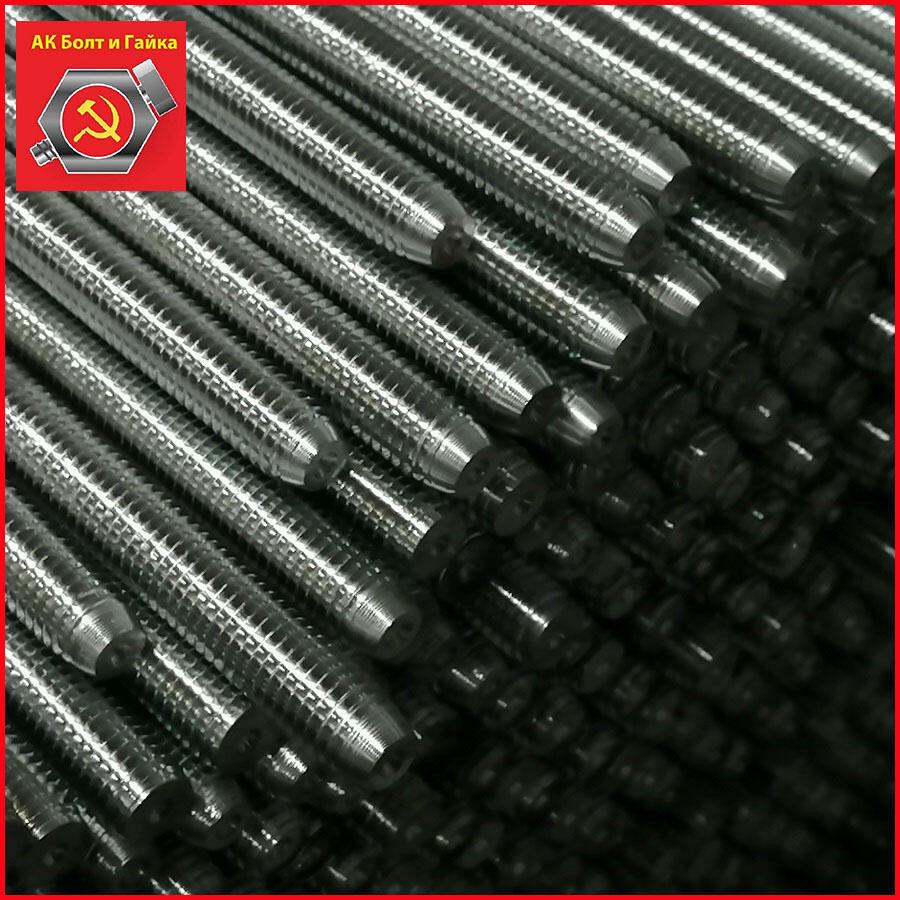

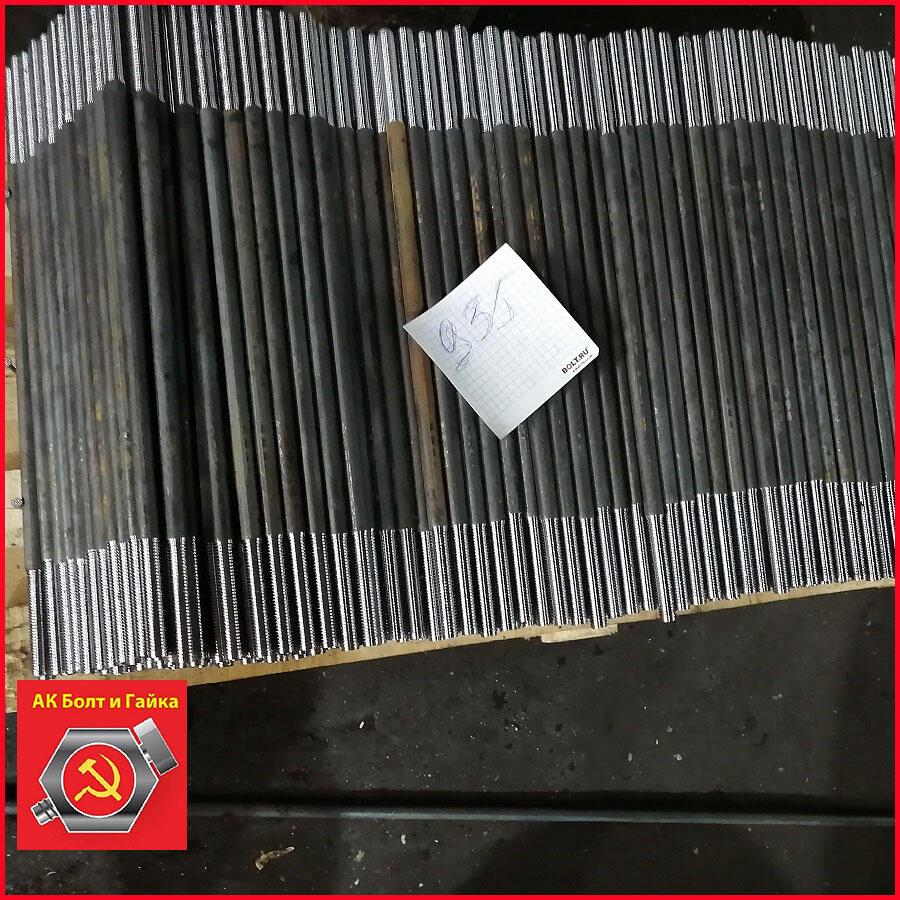

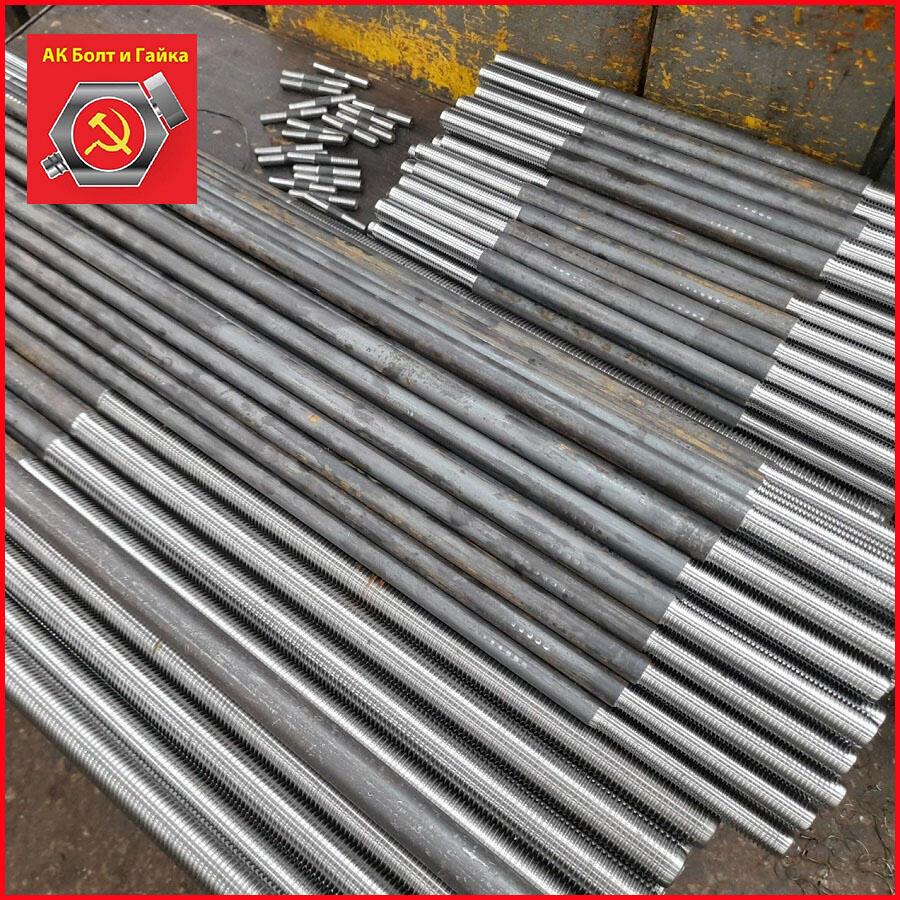

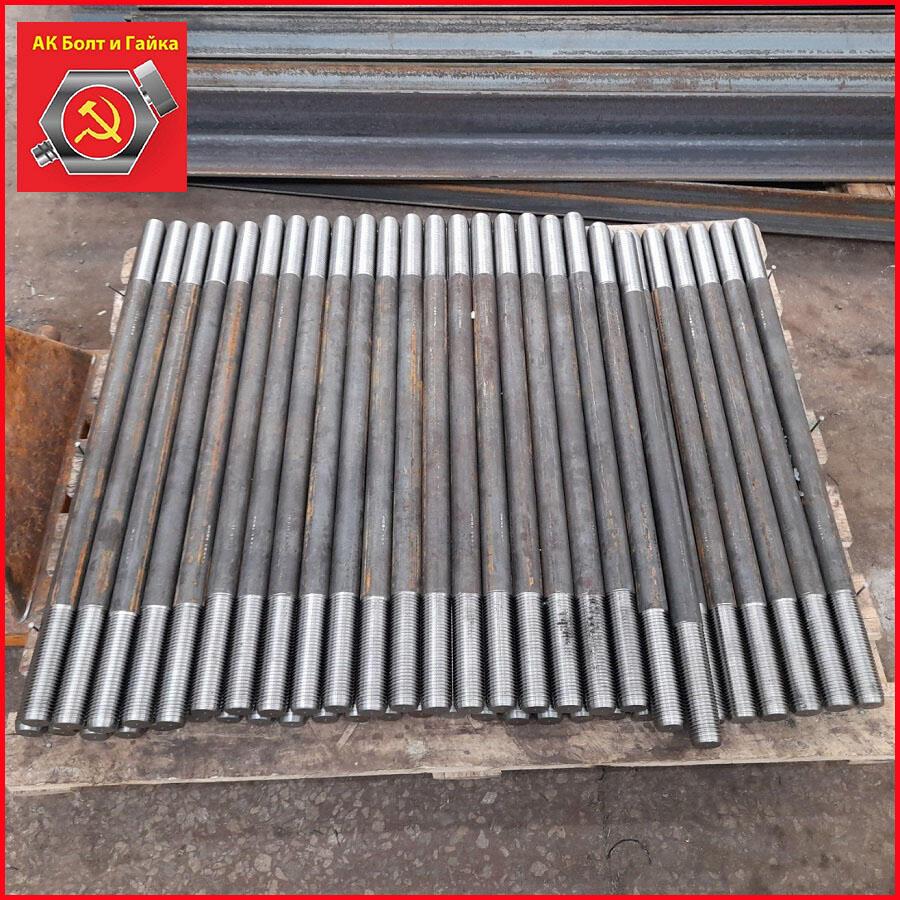

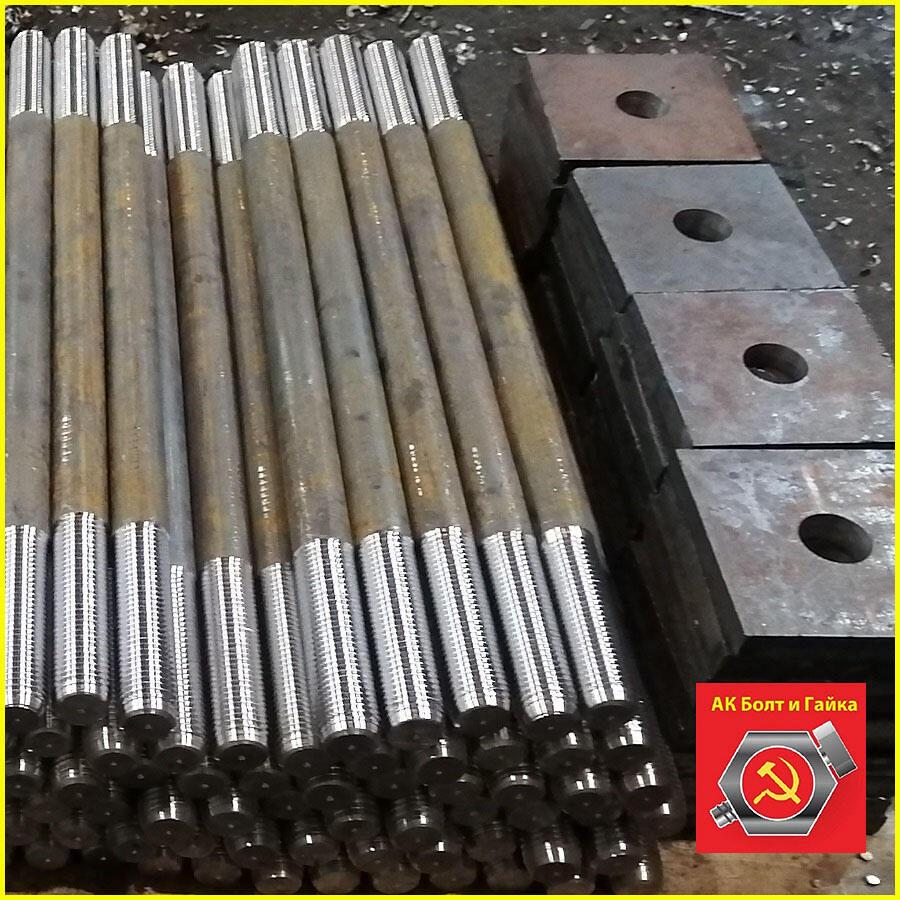

Шпилька с резьбой на обоих концах. Длина резьбы и диаметр шпильки определяются проектом.Анкерная плита. Служит упором, который обеспечивает надёжную фиксацию болта в бетоне. Плита распределяет нагрузку от конструкции на основание, предотвращая вырывание болта.Гайки (4 штуки) по ГОСТ 5915–70. Используются для крепления конструкции к болту.Плоская шайба по ГОСТ 11371–78. Размещается под гайками для равномерного распределения нагрузки.
Материалы
Шпильки изготавливают из углеродистой стали марок:
Ст3сп (Ст3);Ст20;09Г2С.
По требованию заказчика болты могут быть выполнены из нержавеющей стали марок A2 (AISI 304, Ст 08Х18Н10) или А4 (AISI 316, 02Х17Н14М2).
Технические требования
Предельные отклонения размеров — по ГОСТ 25347 и ГОСТ 25348.Резьба — по ГОСТ 24705, поле допуска 7Н — по ГОСТ 16093.Предельные отклонения размеров литой плиты — по 3-му классу точности ГОСТ 26645.Размеры фасок резьбы — по ГОСТ 10549.Неуказанные литейные радиусы — 5 мм.
Условное обозначение
Пример условного обозначения болта типа 2 исполнения 1 диаметром резьбы 20 мм и длиной 800 мм из стали марки ВСт3пс категории 2:
Болт 2.1.М20 × 800. ВСт3пс2 ГОСТ 24379.1–2012.
Применение
Болты типа 2 исполнения 1 используются при строительстве жилых и промышленных объектов, монтаже трубопроводов, фиксации оборудования к фундаменту, а также при сооружении высоковольтных линий.
Дополнительные сведения
Теоретическая масса болтов в сборе типов 1, 2, 5 и 6 приведена в приложении А стандарта. Примеры установки болтов в фундаменты приведены в приложении Г.
Для получения более детальной информации о конкретных размерах, материалах и других характеристиках рекомендуется обратиться к полному тексту стандарта или проконсультироваться с инженером-конструктором.
