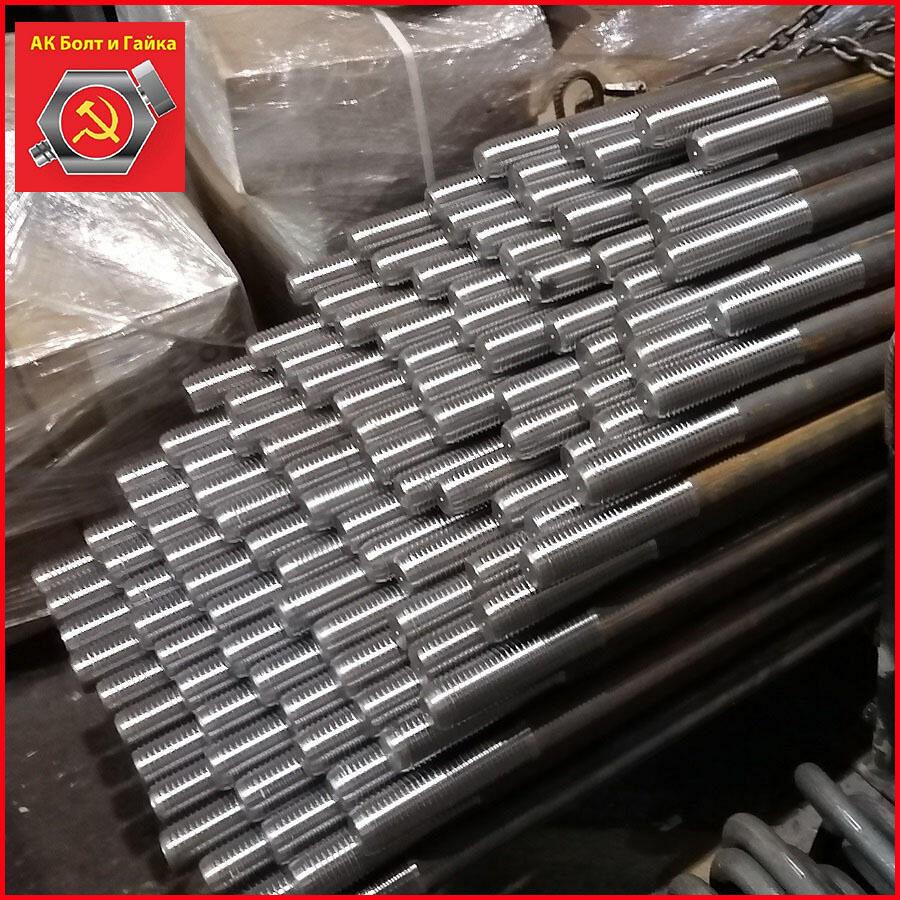

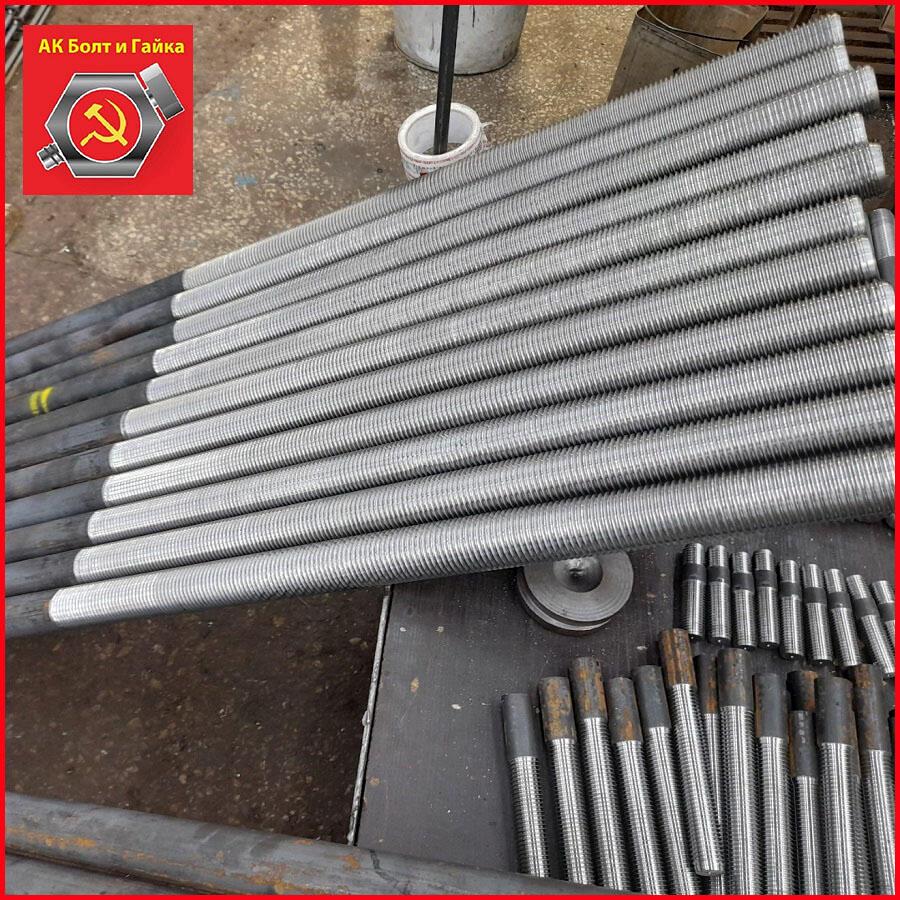

Фундаментные болты тип 1.1 ГОСТ 24379.1 - 2012

Фундаментные болты типа 1 (изогнутые) по ГОСТ 24379.1–2012 имеют два исполнения: 1.1 и 1.2. Они предназначены для крепления строительных конструкций и оборудования к бетонным, железобетонным и другим несущим основаниям.

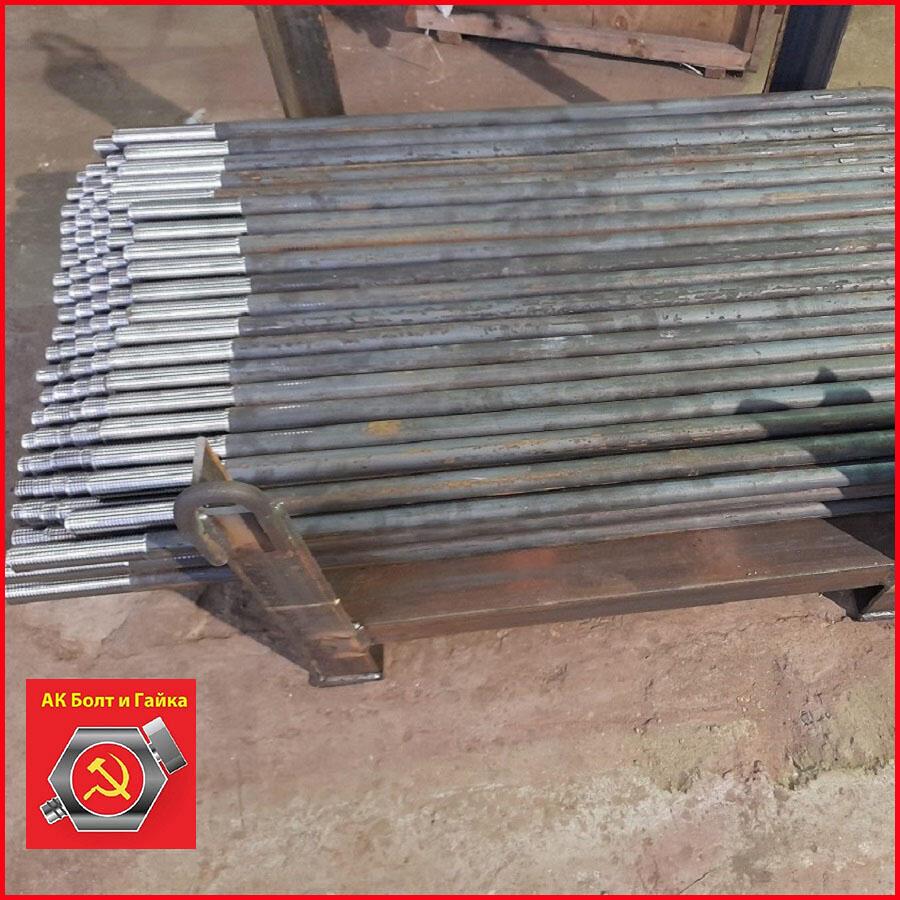

Тип 1.1

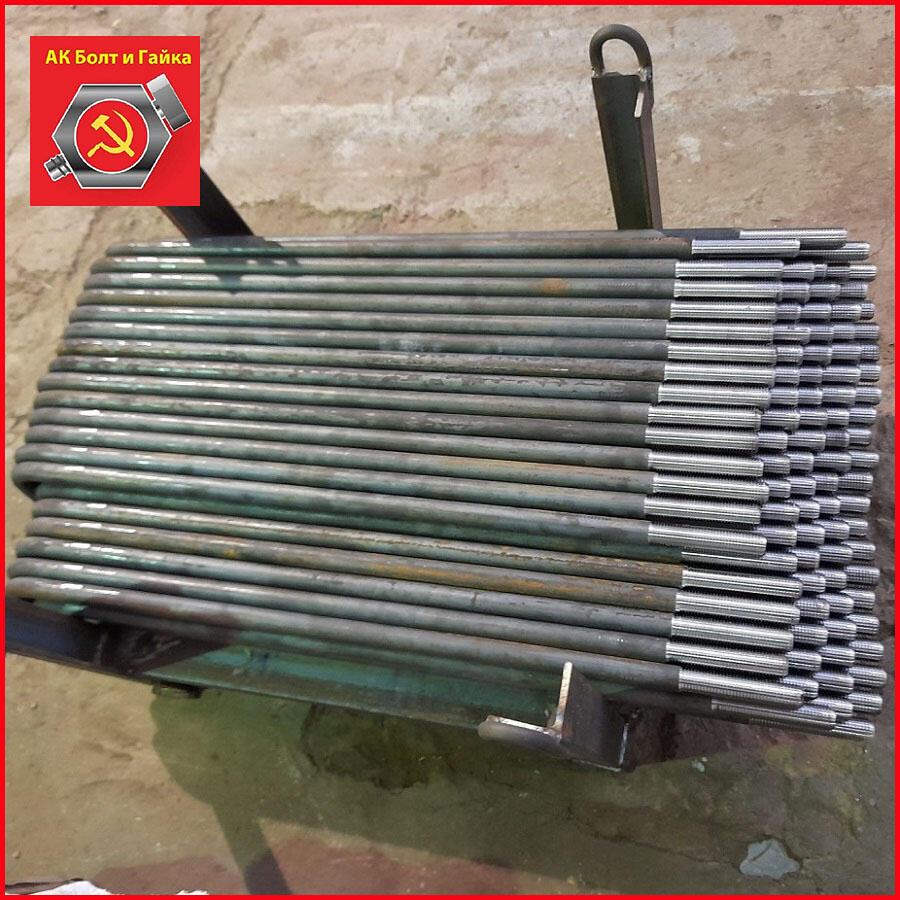

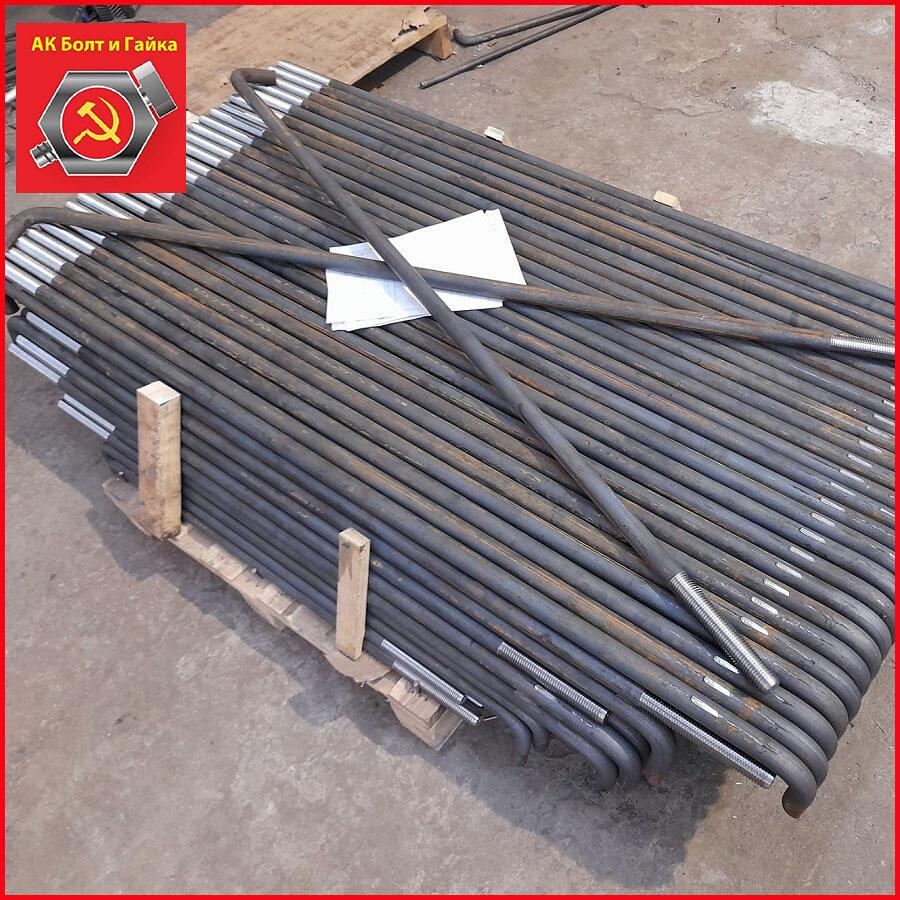

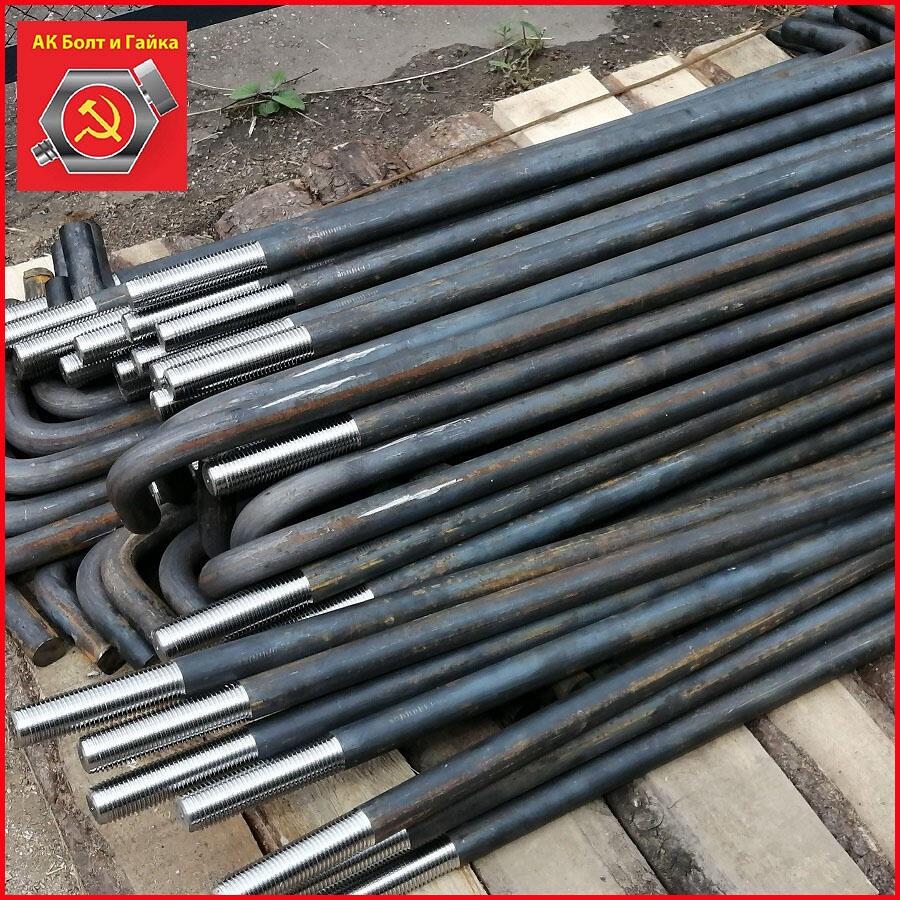

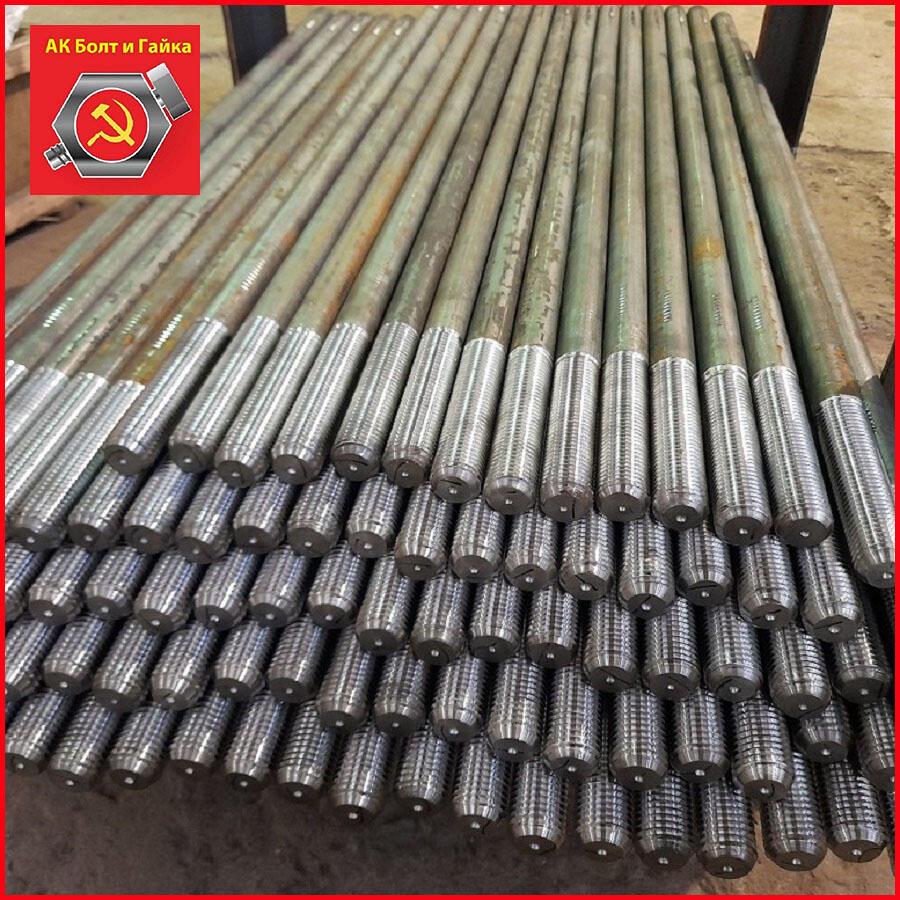

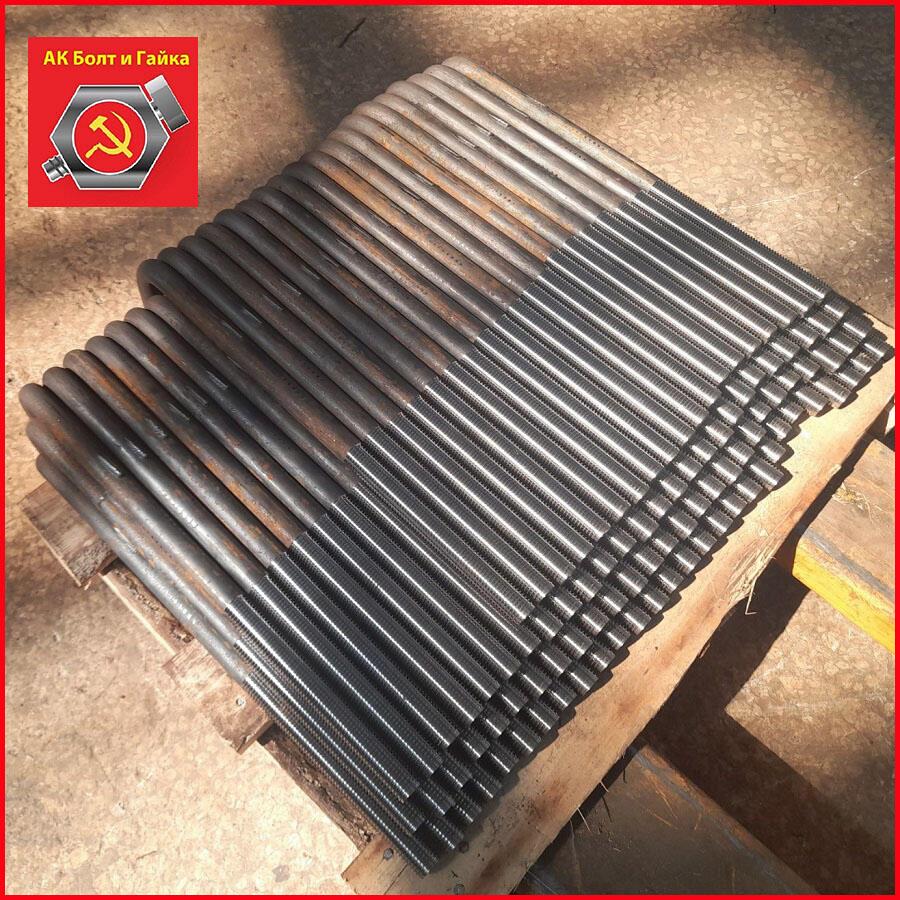

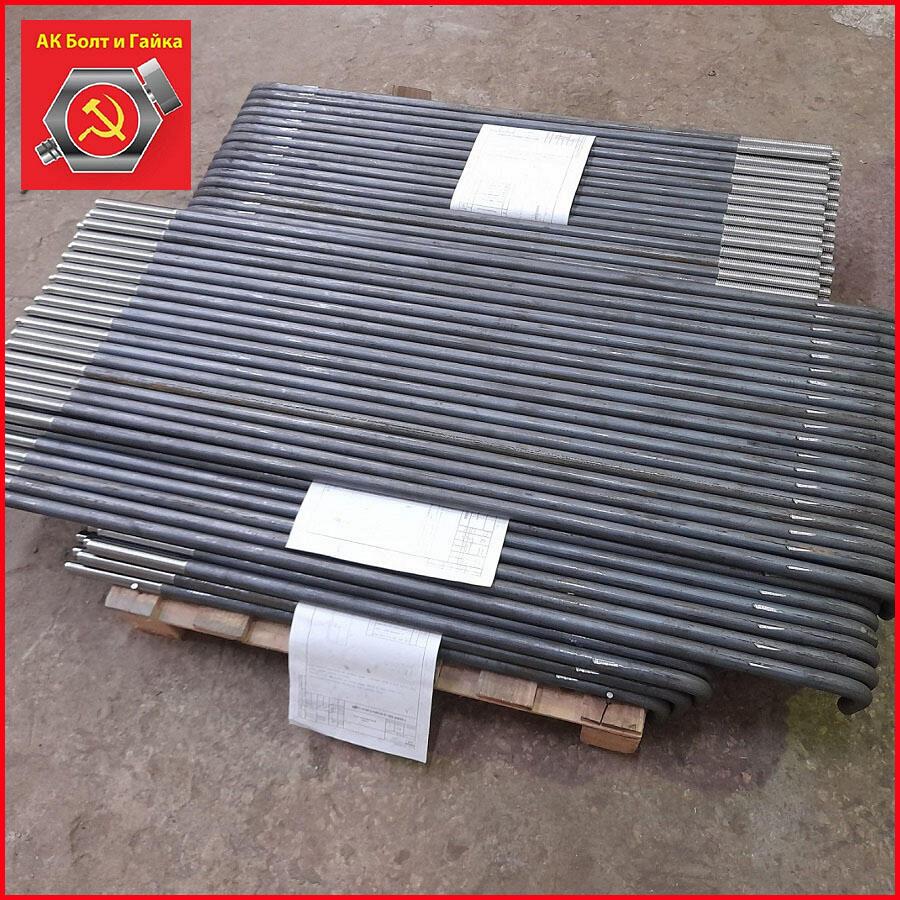

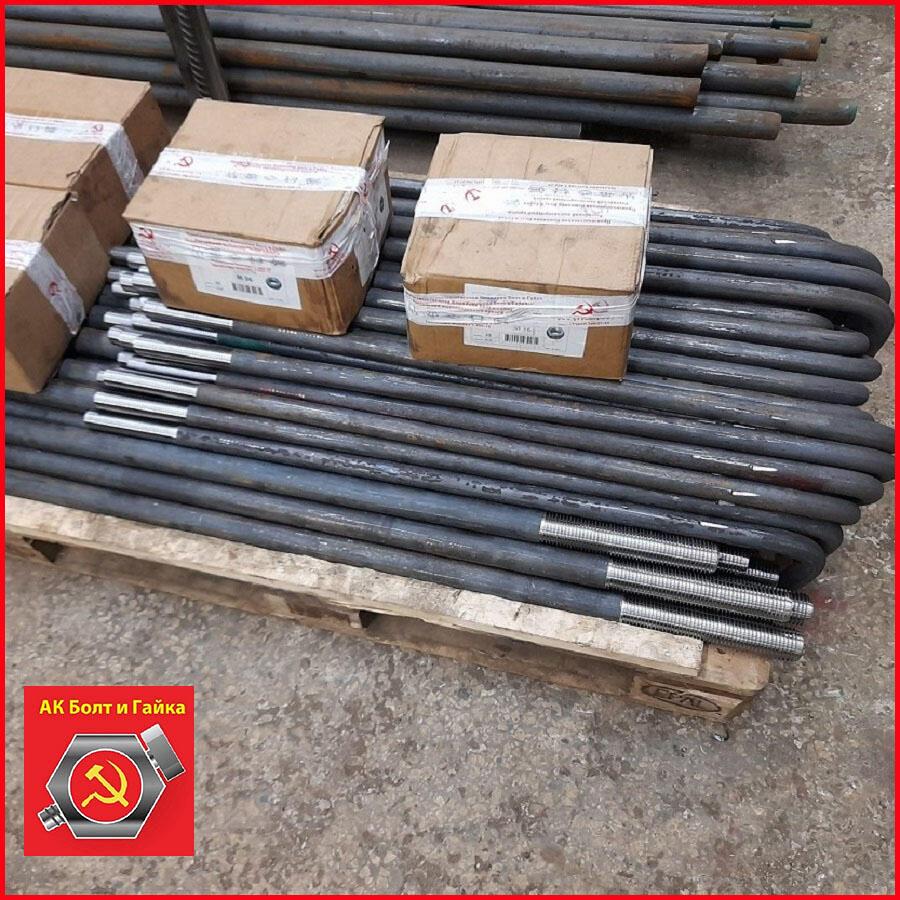

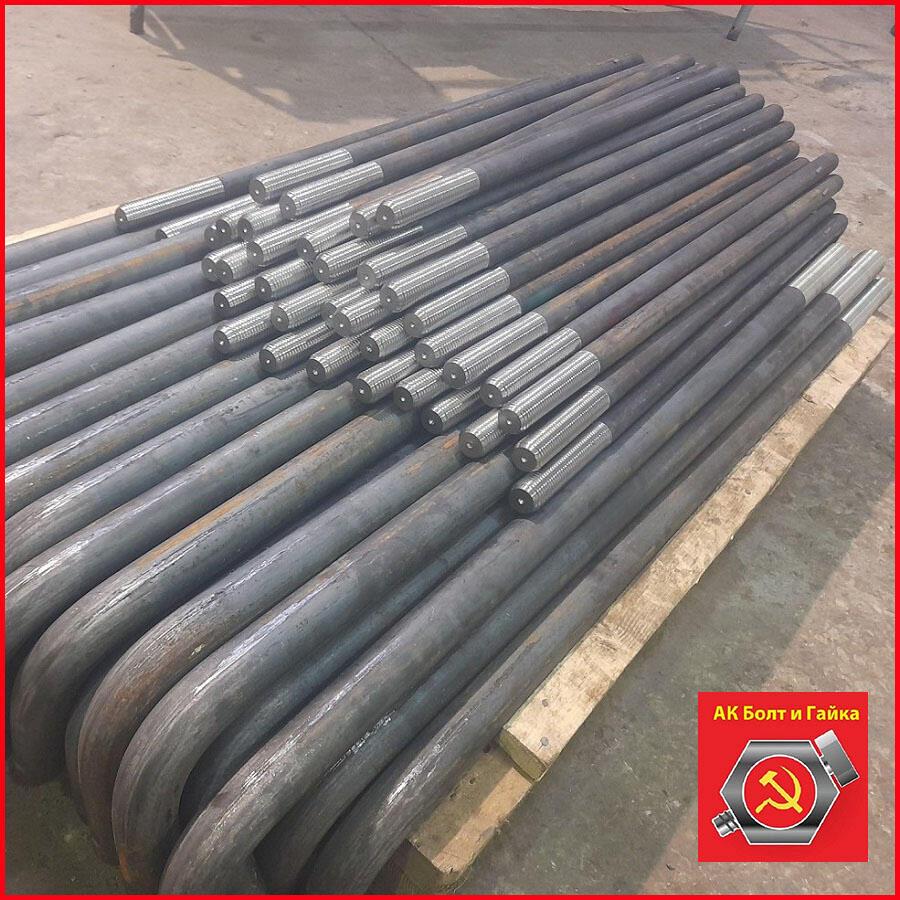

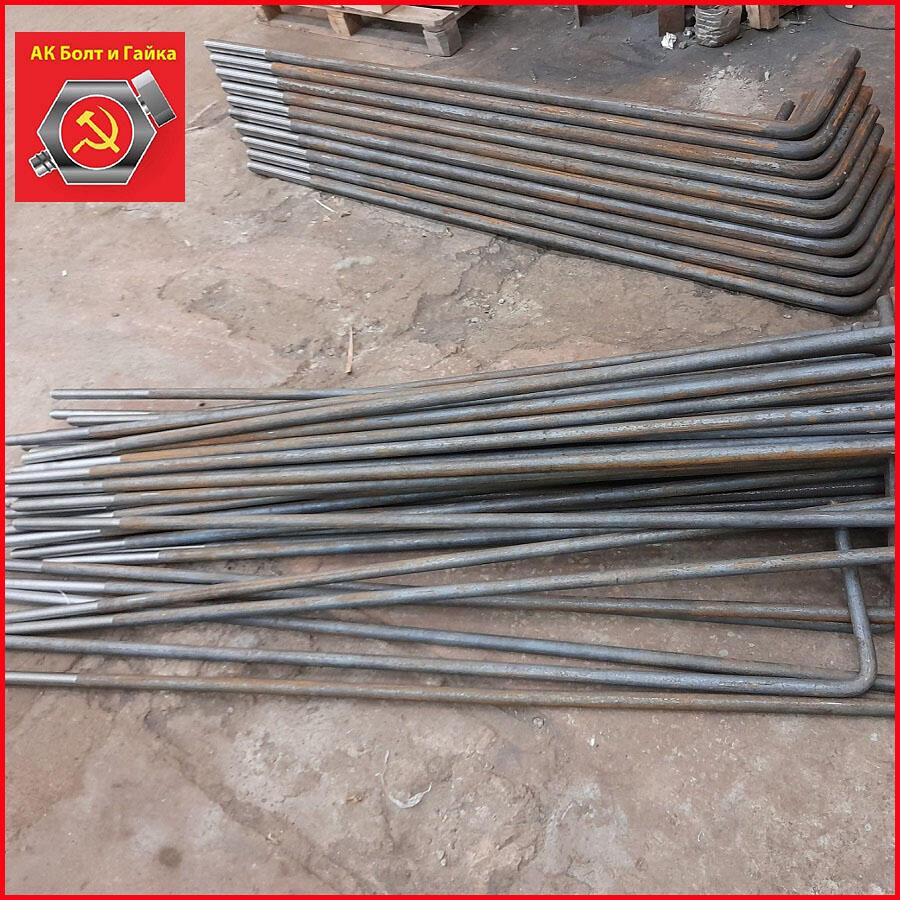

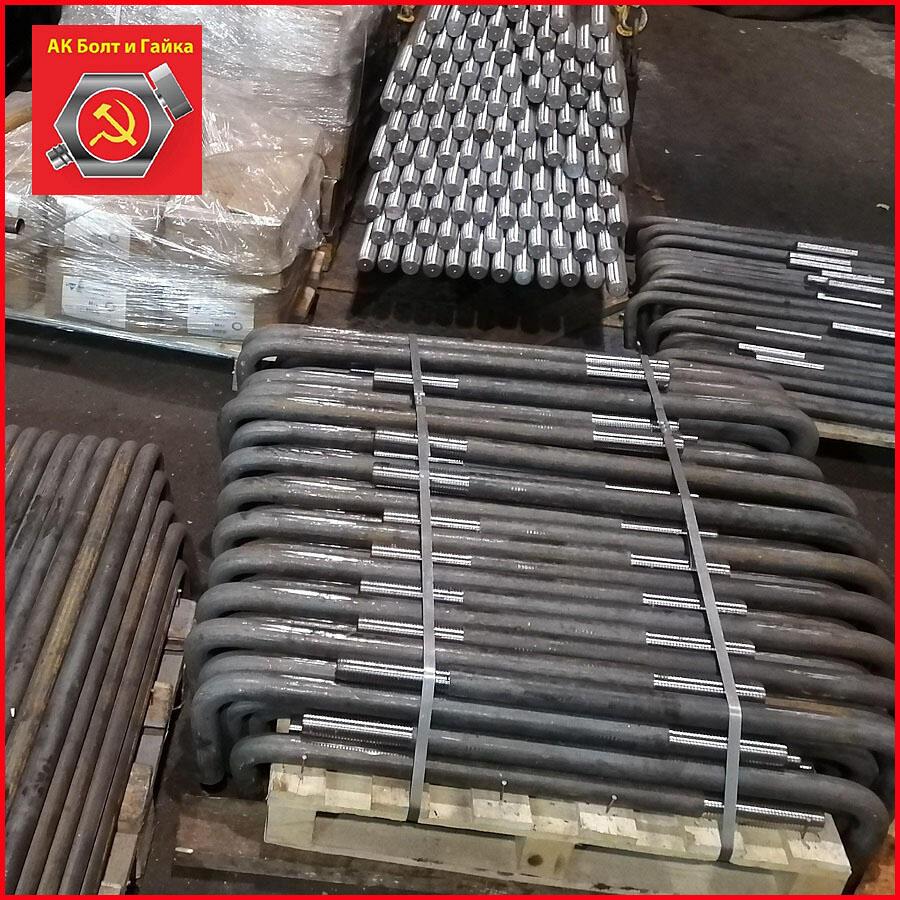

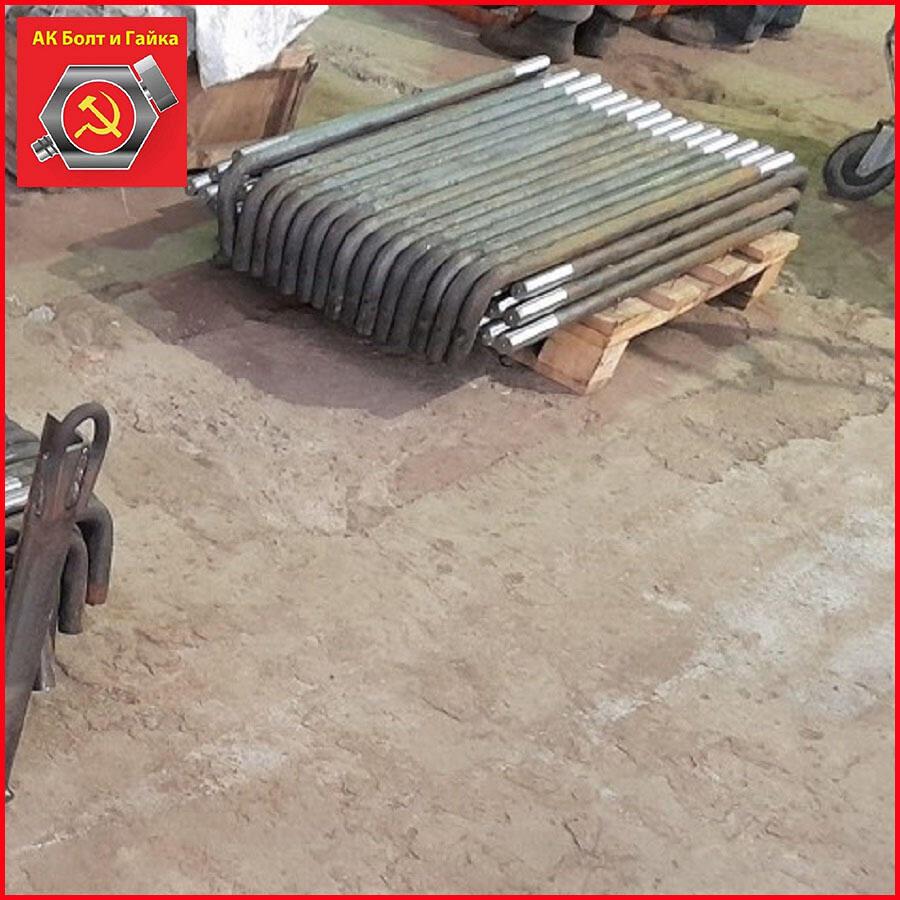

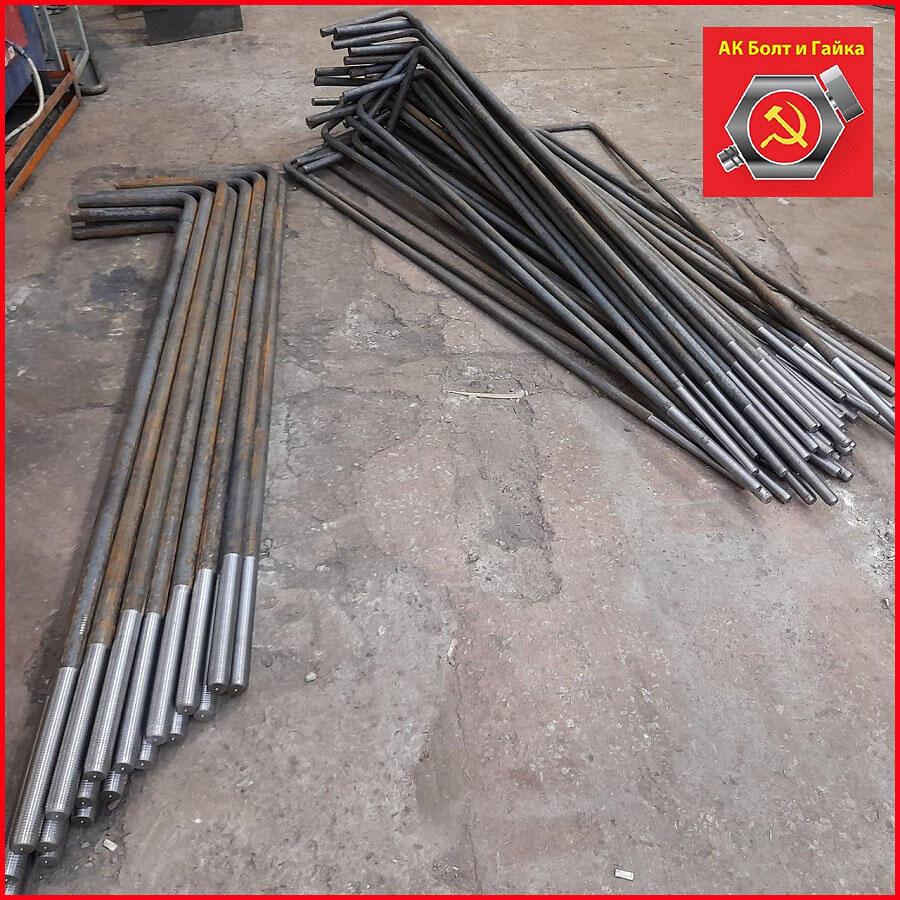

Конструкция: шпилька Г-образной формы с одним изгибом на конце. На одном конце шпильки расположена резьбовая часть с метрической резьбой, на другом — загиб для надёжного крепления в основании фундамента. В комплект обычно входят гайка и шайба.

Применение: используются для крепления конструкций, высота фундамента которых не зависит от глубины заделки болтов в бетон. Часто применяются для крепления элементов каркаса к бетонному основанию.

Установка: монтируются до заливки фундамента бетоном.

Материалы: изготавливаются из углеродистой стали (Ст3кп, Ст3пс, 20, 09Г2С, 10Г2С1) или по требованию заказчика — из нержавеющей стали (AISI 304, AISI 316).

Пример условного обозначения: болт фундаментный изогнутый М30×1120 мм тип 1.1 ГОСТ 24379.1–2012.

Тип 1.2

Конструкция: шпилька с несколькими изгибами на конце. На одном конце расположена резьбовая часть с метрической резьбой, на другом — несколько загибов для надёжного крепления в основании фундамента. В комплект входят шпилька, шайба и две гайки (одна из них — контровочная для предотвращения самопроизвольного развинчивания).

Применение: используются для крепления массивных металлоконструкций (мачт, колонн, опорных оснований), механизмов, агрегатов, станочного и складского оборудования на горизонтальных несущих основаниях.

Установка: монтируются в специально подготовленные колодцы в готовых фундаментах с последующей заливкой колодцев бетоном.

Материалы: изготавливаются из углеродистой стали, которую закаливают для увеличения класса прочности до 4.8–5.8. По требованию заказчика возможны другие марки стали, включая нержавеющие.

Общие технические требования

Для обоих исполнений действуют общие требования ГОСТ 24379.1–2012:

предельные отклонения размеров — по ГОСТ 25347 и ГОСТ 25348;резьба — по ГОСТ 24705, поле допуска 7Н — по ГОСТ 16093;размеры фасок резьбы — по ГОСТ 10549.

При установке рекомендуется после окончательной затяжки болтов применить электросварку для дополнительной фиксации болтов и гаек.

Для получения более детальной информации о конкретных размерах, материалах и других характеристиках рекомендуется обратиться к полному тексту стандарта или проконсультироваться с инженером-конструктором.
