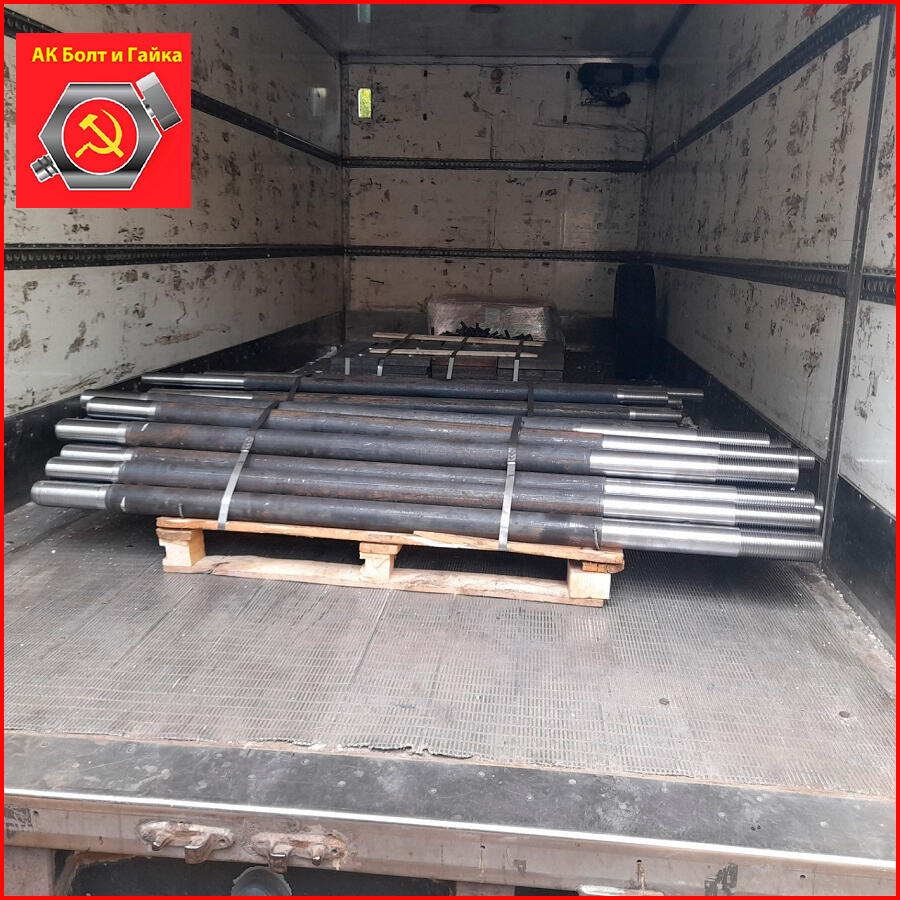

Фундаментные болты тип 2.2 ГОСТ 24379.1-2012

Фундаментные болты типа 2 исполнения 2 по ГОСТ 24379.1–2012 — это болты с анкерной плитой, предназначенные для крепления и фиксации строительных конструкций или оборудования. Они устанавливаются до бетонирования фундаментов.

Конструкция

Болты типа 2 состоят из следующих элементов:

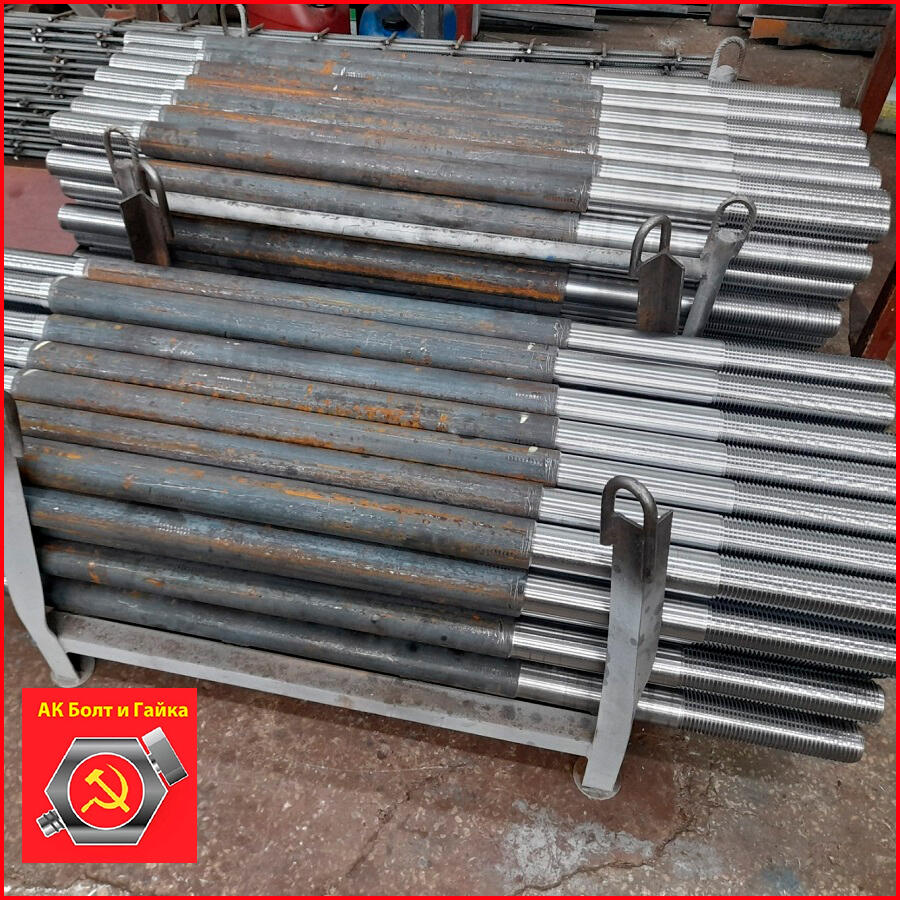

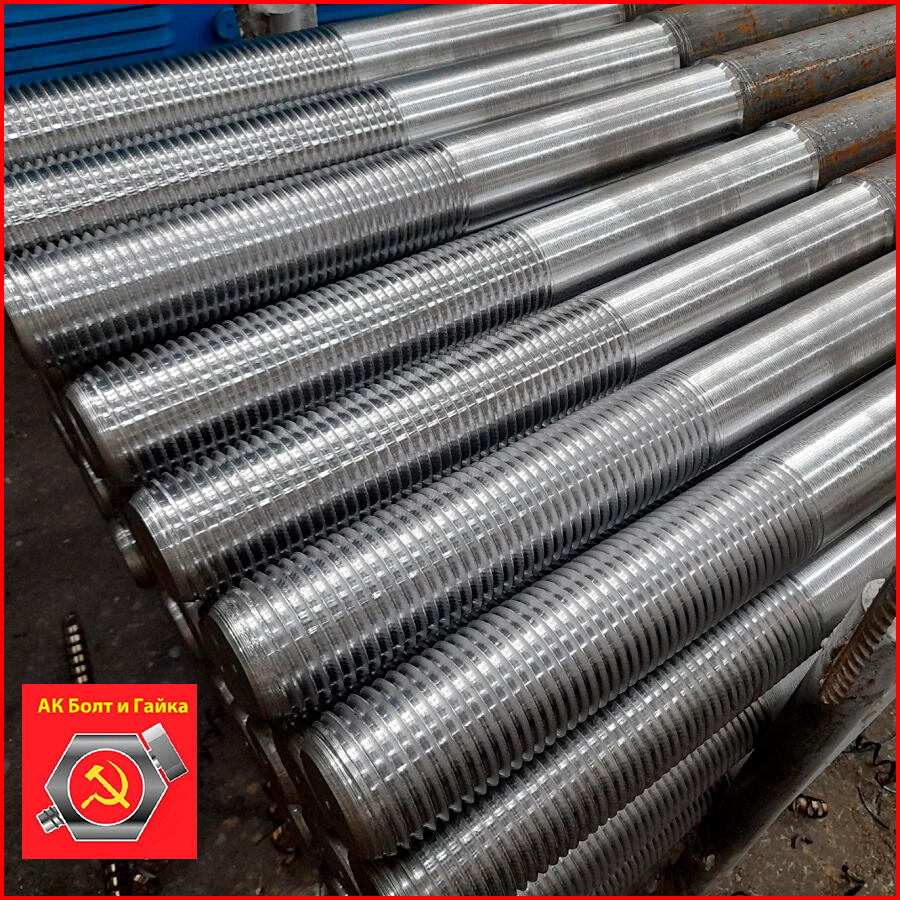

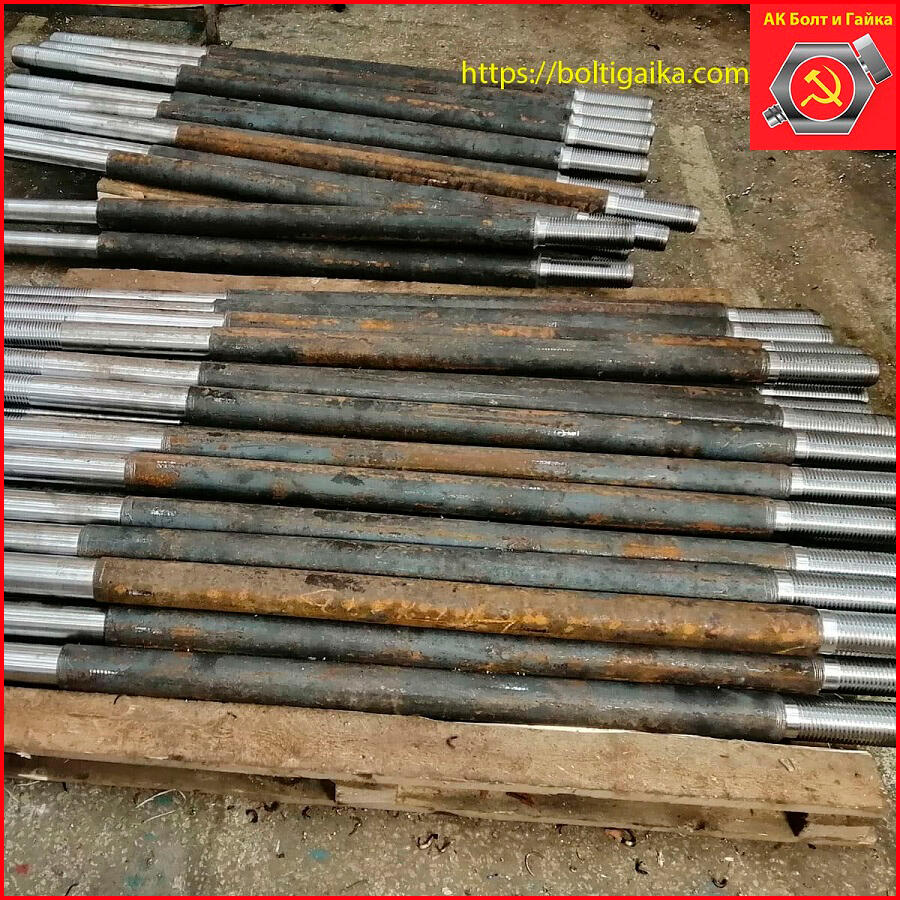

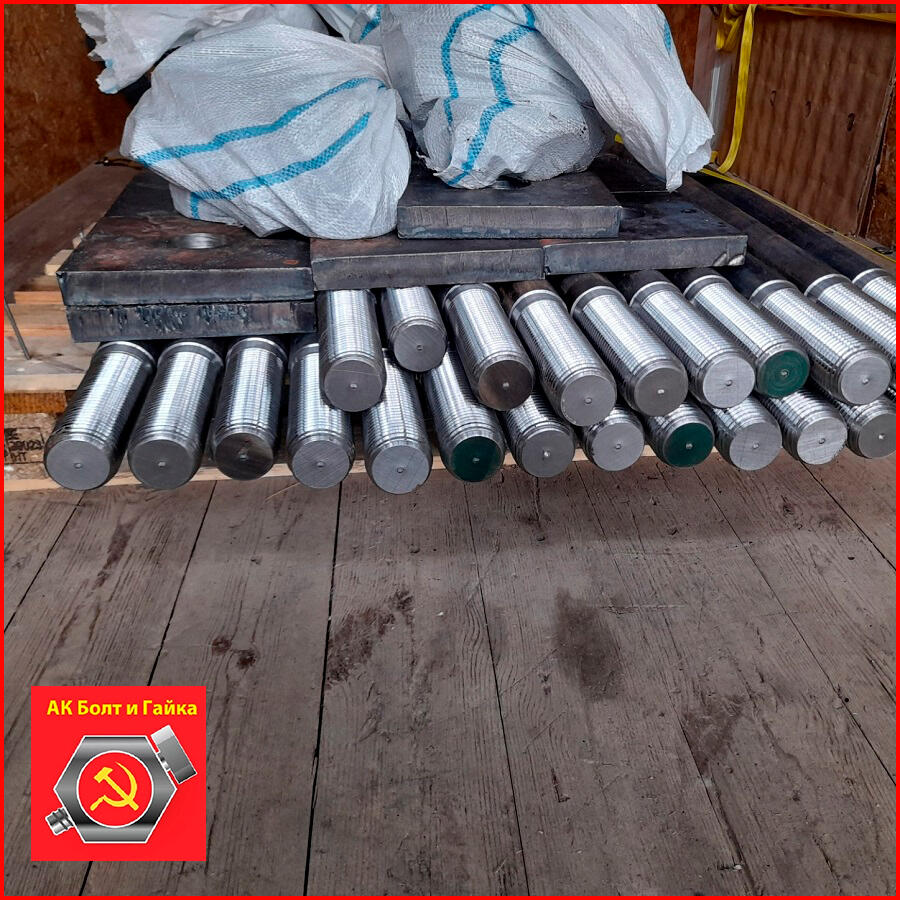

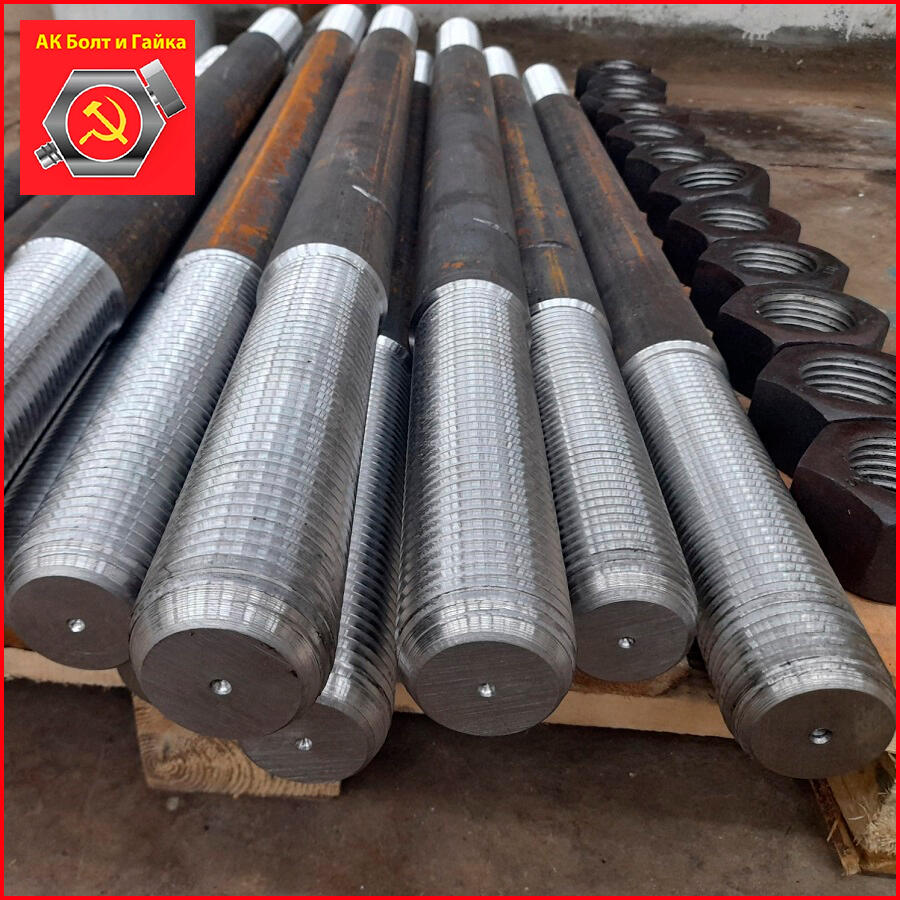

шпильки;анкерной плиты;муфты;анкерной арматуры.

Исполнение 2 отличается специфическими размерами и конструктивными особенностями, которые определяются требованиями стандарта.

Основные параметры

Длину болтов (L) и диаметр резьбы (d) назначают в зависимости от длины шпилек и диаметра их резьбы. В стандарте приведены таблицы с размерами шпилек, включая диаметры, длины и другие параметры.

Технические требования

Предельные отклонения размеров — по ГОСТ 25347 и ГОСТ 25348.Резьба — по ГОСТ 24705, поле допуска 7Н — по ГОСТ 16093.Предельные отклонения размеров литой плиты — по 3-му классу точности ГОСТ 26645.Размеры фасок резьбы — по ГОСТ 10549.Неуказанные литейные радиусы — 5 мм.

Пример условного обозначения

Арматура анкерная исполнения 2 под шпильку диаметром резьбы 64 мм и длиной 2000 мм: Арматура анкерная 2.М64 × 2000 ГОСТ 24379.1–2012.

Дополнительные сведения

Теоретическая масса болтов в сборе типов 1, 2, 5 и 6 приведена в приложении А стандарта.

При установке болтов необходимо соблюдать требования, указанные в приложении Г ГОСТ 24379.1–2012, где приведены примеры установки болтов в фундаменты.

Для получения более детальной информации о конкретных размерах, материалах и других характеристиках рекомендуется обратиться к полному тексту стандарта или проконсультироваться с инженером-конструктором.
